Technomet-Control

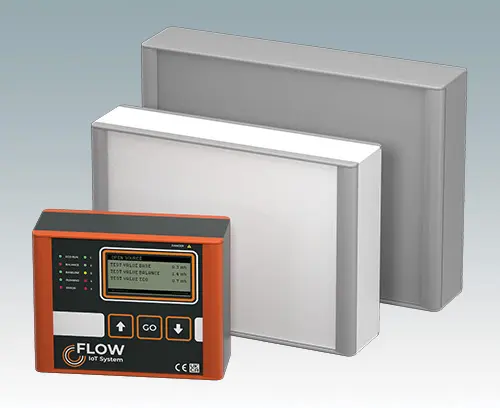

Modernes, äußerst vielseitiges HMI-Steuergehäuse mit VESA-Befestigung
- Fortschrittliche Aluminiumgehäuse entwickelt für den Einbau von Standard-Displays, Panel-PC’s, HMI‘s (Siemens, Turck Banner, Beijer, Beckhoff, B&R …) und Touchscreens verschiedener Größen.
- Durchgängiges Design in vier Standardgrößen mit schlankem Profil von nur 95 mm Tiefe

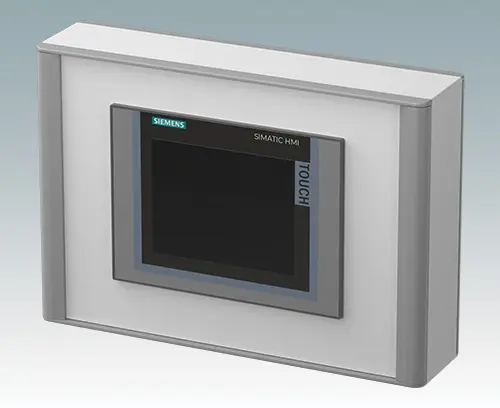

- Speziell geeignet für Siemens TP, Bildschirmgrößen KTP400 bis TP1200 – Datenblatt herunterladen >>
- Kompatibel mit Turck Banner, Modelltypen TX705 bis TX810 – Datenblatt herunterladen >>
- Kompatibel mit Beijer, Modelltypen X2 – Datenblatt herunterladen >>

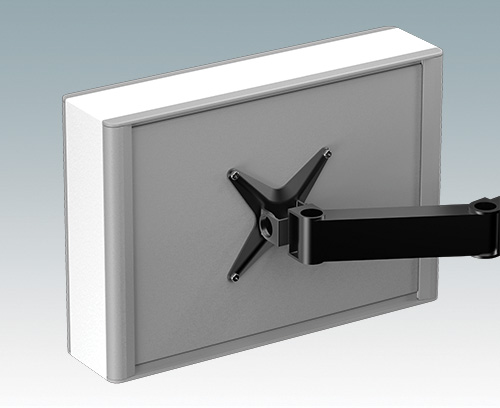

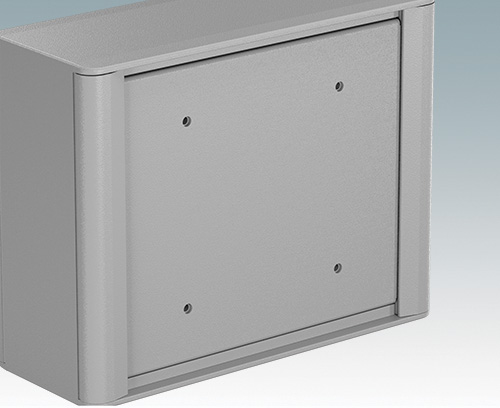

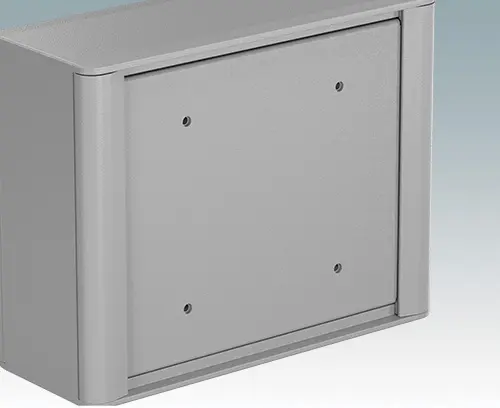

- Standardmäßige VESA MIS-D 100-Montage auf der Rückseite

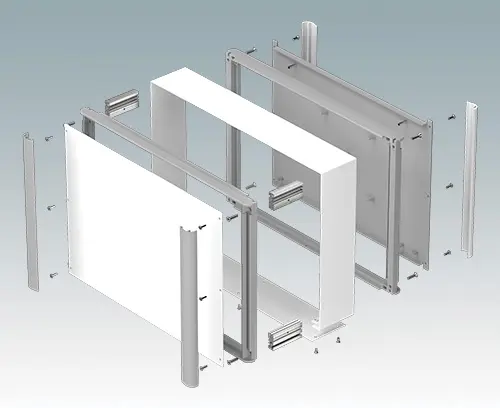

- Die Druckguss-Front-/Rückrahmen schließen bündig mit dem Gehäusekörper ab und sorgen für ein optisch abgerundetes Erscheinungsbild

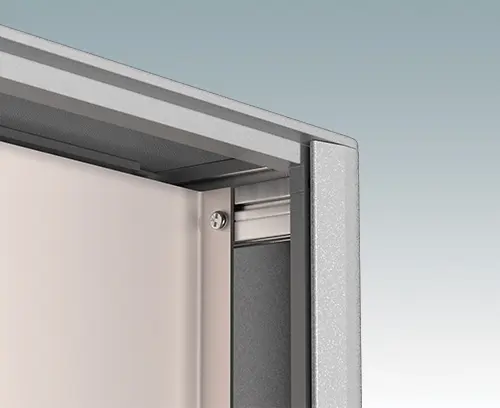

- Standardmäßige interne Montageoptionen – M3-Gewindebolzen auf der Rückwand zur Montage von Einbauten, M3-Löcher und Führungsschienen in den Montageprofilen zur Aufnahme von Montageplatten
- Cleveres internes Extrusionsdesign bedeutet, dass das Produkt kostengünstig ist und sich dennoch leicht in jeder Größe anpassen lässt, mit hervorragendem Platz für Anschlüsse
- Rastbare Design-Blenden in der vorderen/hinteren Blende verbergen alle Montageschrauben

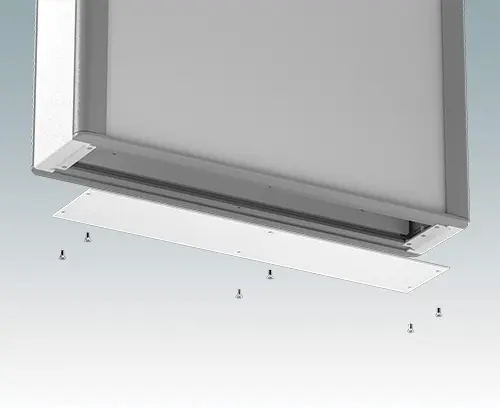

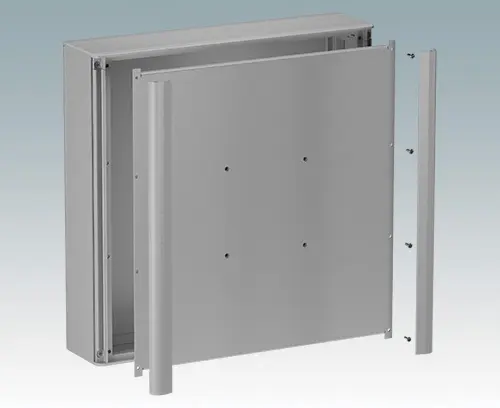

- Abnehmbare Bodenplatte an der Unterseite mit viel Platz für Kabeleinführungen

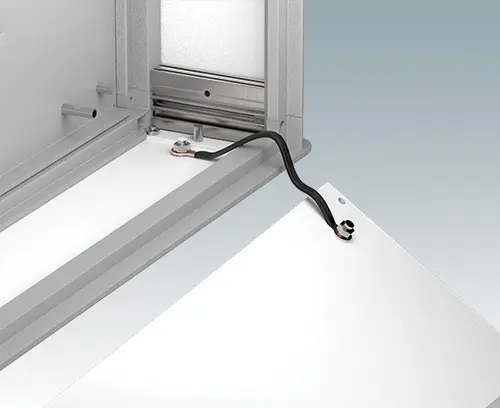

- Alle Gehäusewände sind mit M4-Gewindebolzen für Erdungsanschlüsse ausgestattet

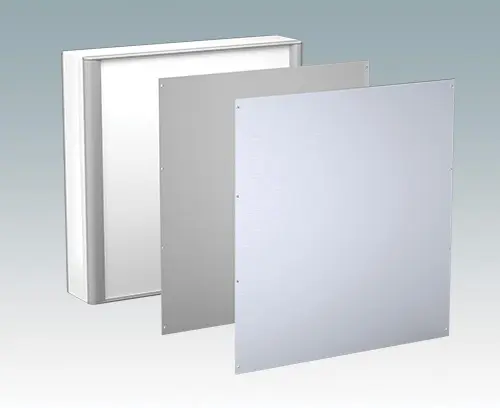

- Eloxierte und lackierte Frontplatten (Zubehör) – in die Blenden eingelassen zum Schutz von Displays, Tastaturen usw.

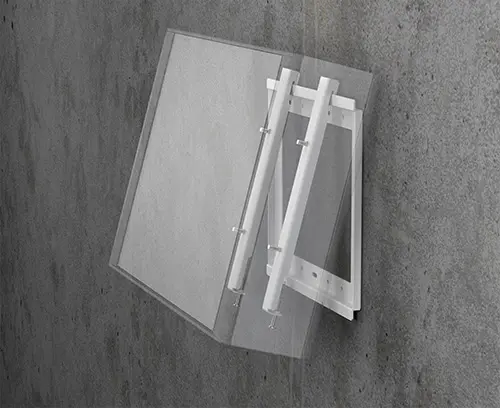

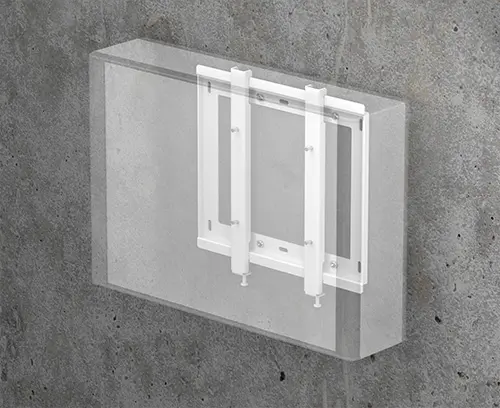

- Direkte Wand-/Maschinenmontage (mit Zubehörsatz)

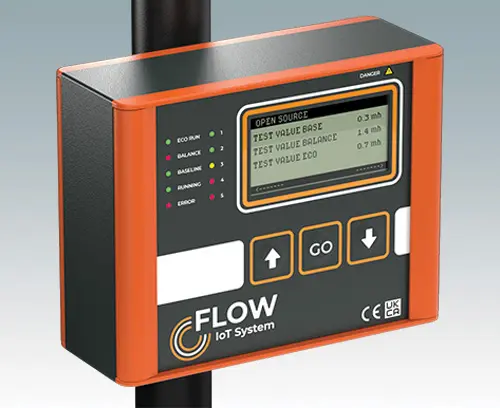

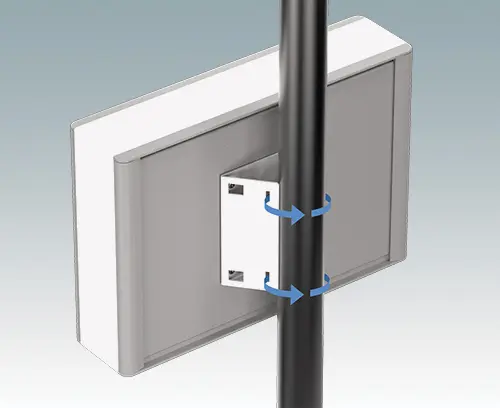

- Zubehör-Mastmontagehalterung zur Montage an Masten mit einem Durchmesser von 50 mm oder größer

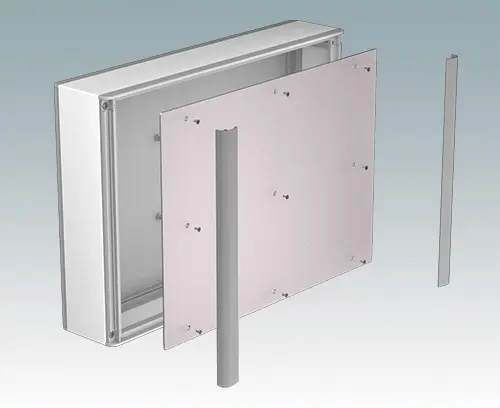

- Montageplatte als Zubehör.
Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>
Anwendungsfelder
Moderne Gehäuse für Innenanwendungen wie Maschinensteuerungssysteme, HMI-Geräte, Panel-PCs, Fabrikverarbeitung, Sicherheitssysteme, industrielle Steuerungen, Test- und Messgeräte, Point-of-Sale-Terminals, IIoT und Erkennungsgeräte.

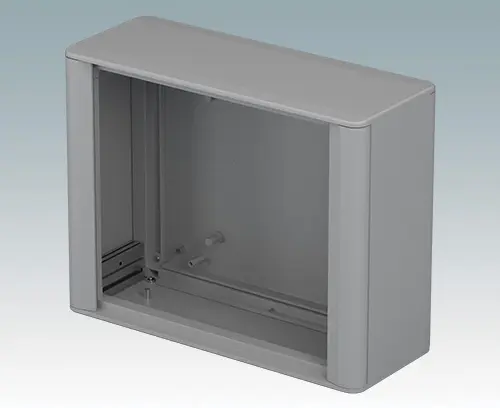

M7023002
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: KTP400, MTP400
TURCK: TX705, TX805
BEIJER: X2 base 5 v2, X2 Pro 4
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.
M7023002
TECHNOMET-CONTROL C218VVerkehrsgrau A RAL 7042
230x180x95mm
M7023006
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: KTP400, MTP400
TURCK: TX705, TX805
BEIJER: X2 base 5 v2, X2 Pro 4
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.
M7023006

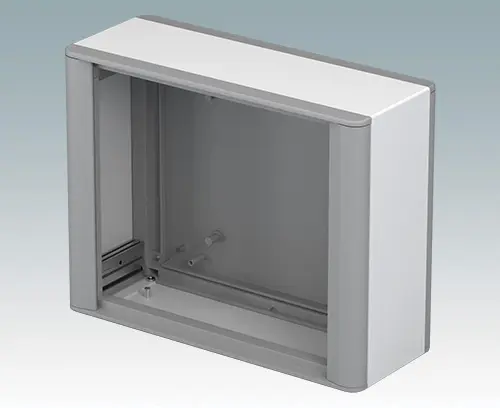

TECHNOMET-CONTROL C218VVerkehrsweiß/Verkehrsgrau A RAL 9016/7042
230x180x95mm
M7036102
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (12x), M4 x 16 mm (8x). Vormontiert geliefert.
M7036102
TECHNOMET-CONTROL C325VVerkehrsgrau A RAL 7042
360x250x95mm
M7036106
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (12x), M4 x 16 mm (8x). Vormontiert geliefert.
M7036106
TECHNOMET-CONTROL C325VVerkehrsweiß/Verkehrsgrau A RAL 9016/7042
360x250x95mm
M7036402
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (16x), M4 x 16 mm (8x). Vormontiert geliefert.
M7036402
TECHNOMET-CONTROL C336VVerkehrsgrau A RAL 7042
360x360x95mm
M7036406
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (16x), M4 x 16 mm (8x). Vormontiert geliefert.
M7036406
TECHNOMET-CONTROL C336VVerkehrsweiß/Verkehrsgrau A RAL 9016/7042
360x360x95mm
M7042202
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP900, MTP1000, TP1200, MTP1200
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10/12
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (12x), M4 x 16 mm (8x). Vormontiert geliefert.
M7042202
TECHNOMET-CONTROL C430VVerkehrsgrau A RAL 7042
420x300x95mm
M7042206
Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP900, MTP1000, TP1200, MTP1200
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10/12
Ausführung Mit VESA-Halterung
Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (12x), M4 x 16 mm (8x). Vormontiert geliefert.
M7042206
TECHNOMET-CONTROL C430VVerkehrsweiß/Verkehrsgrau A RAL 9016/7042
420x300x95mm
M7000700
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000700

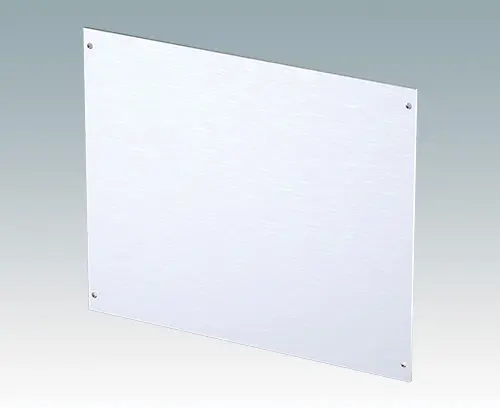

Frontplatte A – C218Matt eloxiert
202x2x170.8mm
M7000702
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000702
Frontplatte A – C325Matt eloxiert
332x2x240.8mm
M7000704
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000704
Frontplatte A – C336Matt eloxiert
332x2x350.8mm

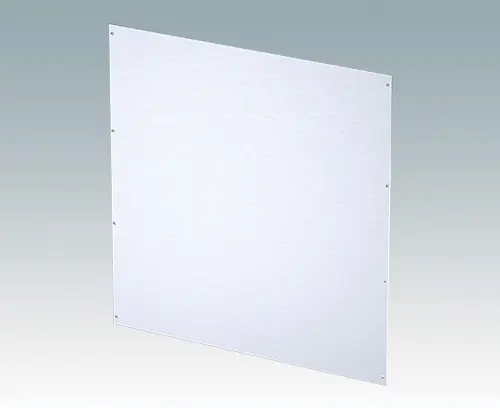

M7000706
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000706
Frontplatte A – C430Matt eloxiert
392x2x290.8mm
M7000720
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000720

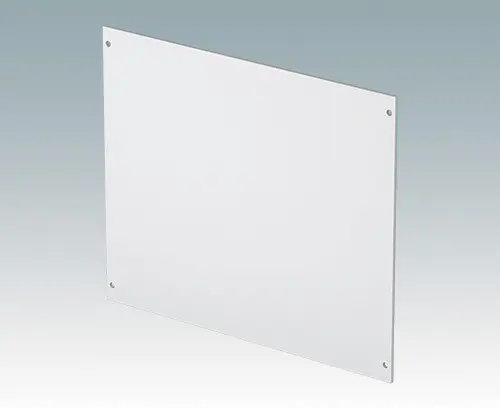

Frontplatte P – C218Verkehrsweiß RAL 9016
202x2x170.8mm
M7000722
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000722

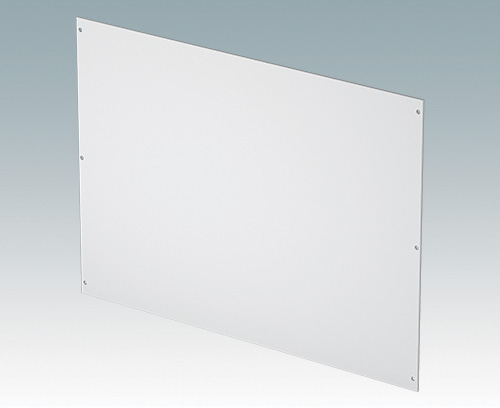

Frontplatte P – C325Verkehrsweiß RAL 9016
332x2x240.8mm
M7000724
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000724
Frontplatte P – C336Verkehrsweiß RAL 9016
332x2x350.8mm
M7000726
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000726

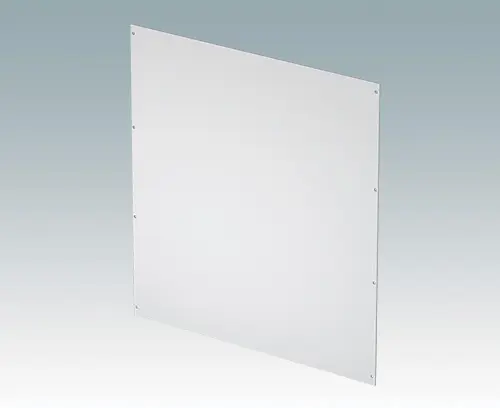

Frontplatte P – C430Verkehrsweiß RAL 9016
392x2x290.8mm
M7000740
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000740
Frontplatte P – C218Verkehrsgrau A RAL 7042
202x2x170.8mm
M7000742
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000742
Frontplatte P – C325Verkehrsgrau A RAL 7042
332x2x240.8mm
M7000744
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000744
Frontplatte P – C336Verkehrsgrau A RAL 7042
332x2x350.8mm
M7000746
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000746

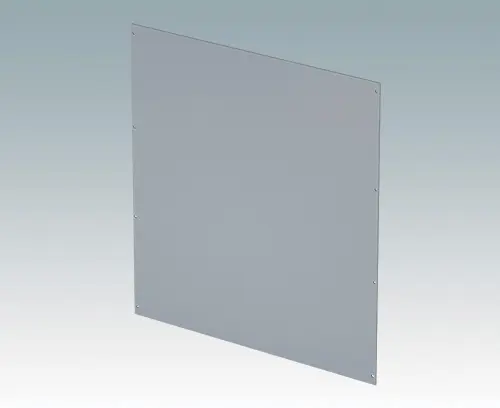

Frontplatte P – C430Verkehrsgrau A RAL 7042
392x2x290.8mm
M7000900
Lieferumfang Wandplatte (x1), Gehäusehalterung (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)
M7000900

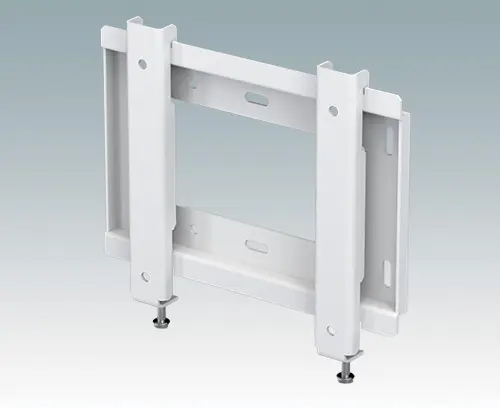

Wandmontage-Set SVerkehrsweiß RAL 9016
157x145x16mm
M7000905
Lieferumfang Wandplatte (x1), Gehäusehalterung (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)
M7000905
Wandmontage-Set LVerkehrsweiß RAL 9016
225x235x16mm
M7000920
Lieferumfang Halterung (x1), M4 x 6 mm (x4)
M7000920
MasthalterungVerkehrsweiß RAL 9016
120x125x45mm
M7000940
Lieferumfang Montageplatte, M3 x 8 (x4)
M7000940

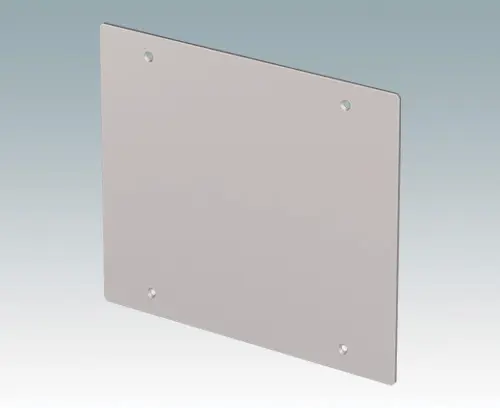

Montageplatten-Set – C218Blank
181x155x1.5mm
M7000942
Lieferumfang Montageplatte, M3 x 8 (x5)
M7000942
Montageplatten-Set – C325Blank
311x225x1.5mm
M7000944
Lieferumfang Montageplatte, M3 x 8 (x9)
M7000944

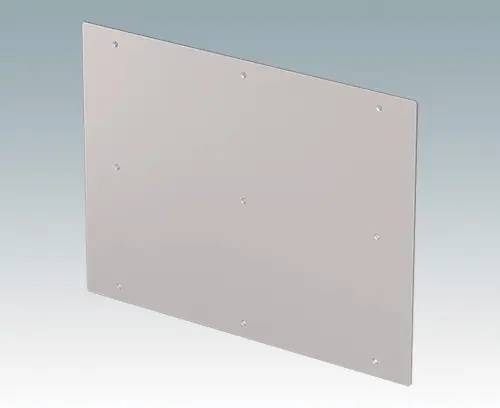

Montageplatten-Set – C336Blank
311x335x1.5mm
M7000946
Lieferumfang Montageplatte, M3 x 8 (x7)
M7000946

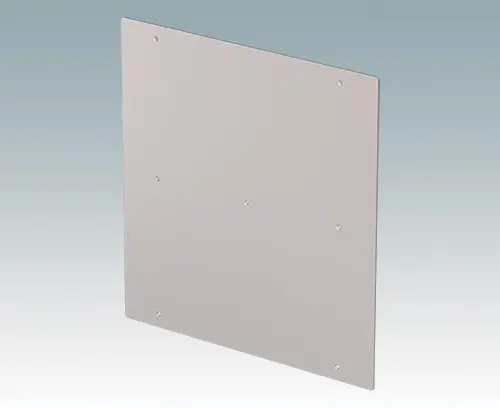

Montageplatten-Set – C430Blank
371x275x1.5mm
