Unidesk geneigte Gehäuse

Unidesk

Pultgehäuse mit geneigter Front

  • Ergonomische Instrumentengehäuse aus Aluminium für Tisch- und Wandanwendungen
  • Sehr robustes Design in drei Standardgrößen und zwei Farben: hellgrau und schwarz
  • Optionale IP 54-Modelle (VDE-geprüft) mit Dichtungen für Front- und Bodenplatte
  • Vormontierter Gehäusekorpus aus Aluminium mit plane Rückseite für Steckverbinder etc.
  • Befestigungselemente M3 Torx® T10 und MS M3 Pozidriv aus Edelstahl im Lieferumfang enthalten
  • Vier rutschfeste Gummifüße im Lieferumfang enthalten
  • Als Zubehör erhältliche Frontplatte ist vertieft, zur Installation einer Folientastatur
  • Vorgestanzte Leiterkarten-Befestigungspunkte im Boden
  • Für den IP54-Schutz sind als Zubehör erhältliche Leiterkarten-Abstandshalter erforderlich
  • Zubehör Wandmontagesatz.

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Diese robusten und attraktiven Pultgehäuse eignen sich für moderne Bürosysteme, POS-Terminals, Medizinische Geräte, Fertigungssteuerung, Sicherheitseinheiten, Maschinensteuerungen und viele andere elektronische/elektrotechnische Terminal-Geräte.

  • Versionen
  • Zubehör
  • Dokumente

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Ohne Dichtungen

Ohne Dictungen

Mit Dichtungen (IP 54)

Mit Dictungen (IP 54)

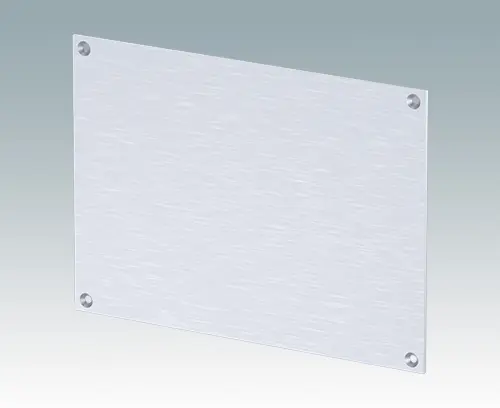

M5301502 Frontplatte M200

M5301502

Frontplatte M200 Frontplatte für UNIDESK M200 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301502

Frontplatte M200 Aluminium
Matt eloxiert
170x2x123mm
M5301503 Frontplatte M300

M5301503

Frontplatte M300 Frontplatte für UNIDESK M300 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301503

Frontplatte M300 Aluminium
Matt eloxiert
270x2x123mm
M5301504 Frontplatte M400

M5301504

Frontplatte M400 Frontplatte für UNIDESK M400 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301504

Frontplatte M400 Aluminium
Matt eloxiert
370x2x123mm

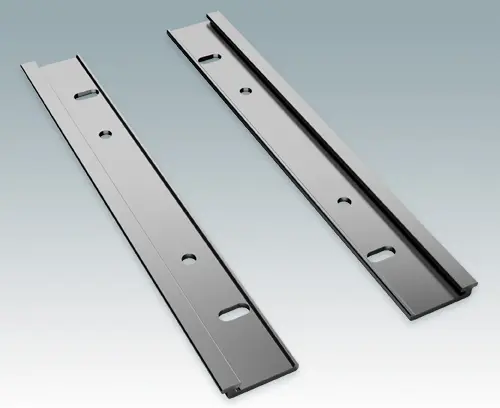

M5302212 Wandhalter-Set M200

M5302212

Wandhalter-Set M200 Wandhalter-Set für UNIDESK M200 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302212

Wandhalter-Set M200 Aluminium
Matt eloxiert
M5302213 Wandhalter-Set M300

M5302213

Wandhalter-Set M300 Wandhalter-Set für UNIDESK M300 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302213

Wandhalter-Set M300 Aluminium
Matt eloxiert
M5302214 Wandhalter-Set M400

M5302214

Wandhalter-Set M400 Wandhalter-Set für UNIDESK M300 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302214

Wandhalter-Set M400 Aluminium
Matt eloxiert
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3 Packung mit 100 Flachkopf-Pozi-Antriebsschrauben (M3 x 6 mm), mit denen Leiterplatten und Montageplatten durch Einschrauben in Abstandsgewinde in Standardgehäusen wie TECHNOMET und MINIMET gesichert werden können.

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001-Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm
