Unimet-Plus

Unimet-Plus

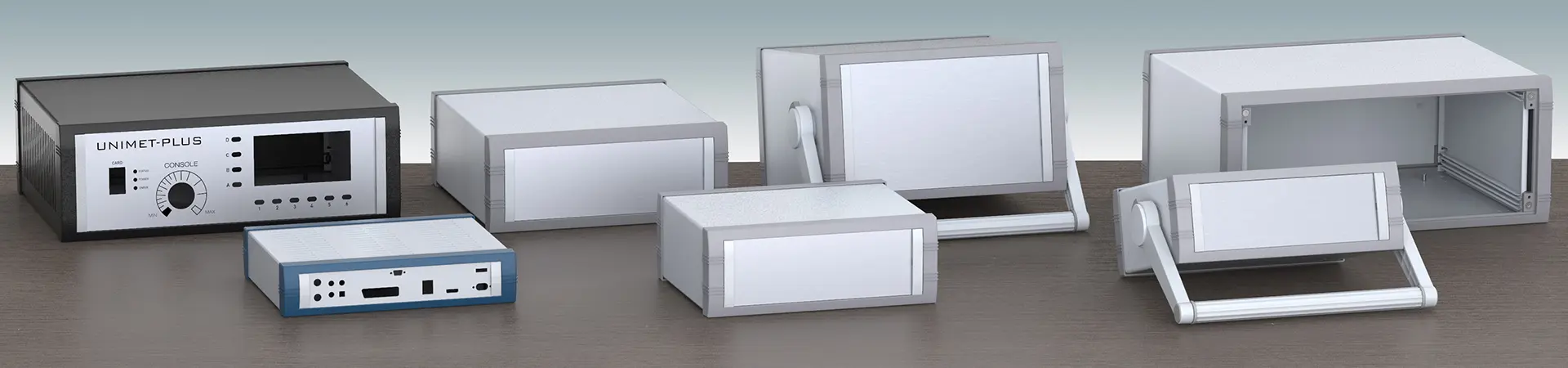

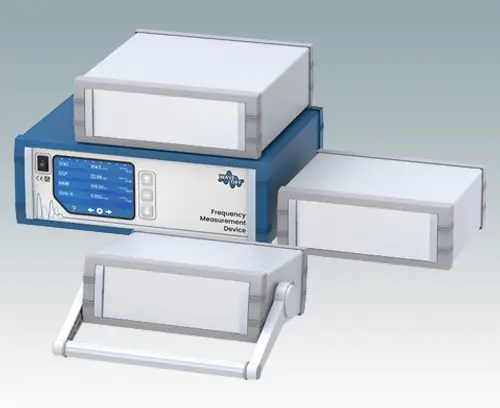

Attraktive und vielseitige Instrumentengehäuse

  • Fortschrittliche Instrumentengehäuse aus Aluminium mit oder ohne Griffbügel
  • Robustes und vielseitiges Design in sechs Größen

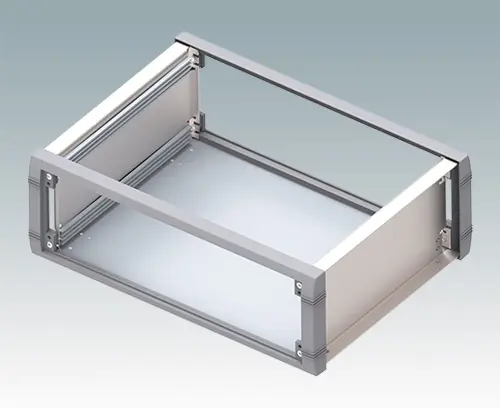

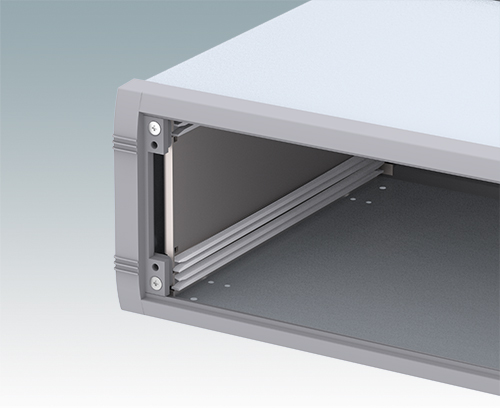

  • Innenchassis mit horizontalen Führungspositionen für Leiterkarten zum Einschieben
  • Inklusive vier Leiterkartenführungen aus Polyamid zum Einrasten

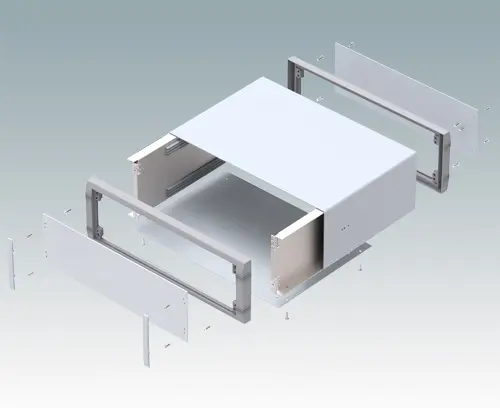

  • Druckguss-Front- und -Rückrahmen am Gehäusekorpus aus abgekantetem Aluminium montiert.

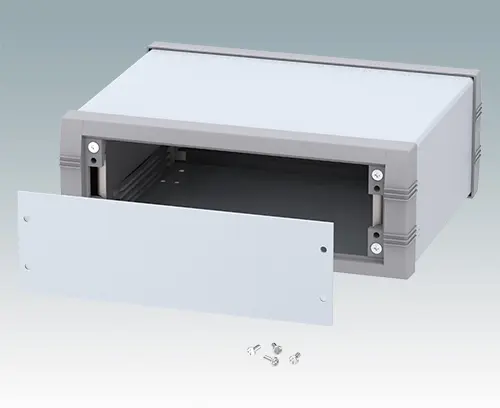

  • Abnehmbare Rückwand - vertieft zum Schutz von Verbindern, Schaltern usw.

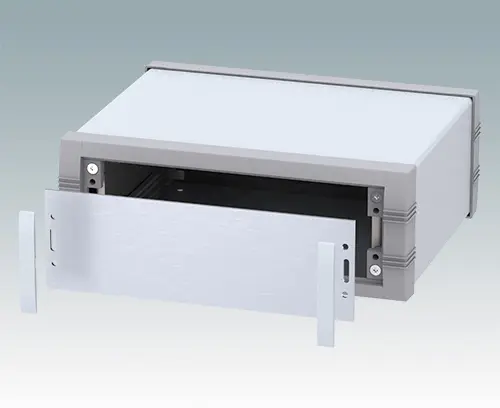

  • Vertiefte Frontplatte aus Aluminium (Zubehör)
  • Vier rutschfeste Gummifüße im Lieferumfang enthalten
  • Optionale Gehäusefüße mit Kipfüße aus ABS (Zubehör)

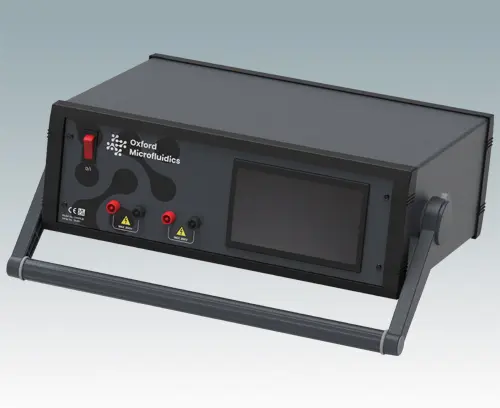

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Medizin- und Wellness-Geräte, Prüf- und Messgeräte, Fertigungssteuerung, Peripheriegeräte und Schnittstellen, Switch-Boxen, Nachrichtentechnik und Laborgeräte.

  • Auswahl alle Artikel
  • Zubehör
  • Dokumente

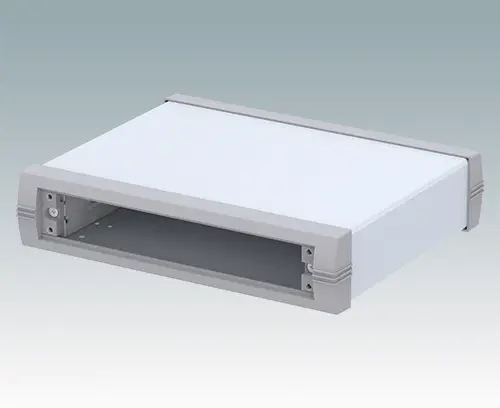

M5623015 UNIMET-PLUS 1

M5623015

UNIMET-PLUS 1 Modernes Aluminiumgehäuse für Tischanwendungen. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Ohne Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x4) und Gummifuß (x4).

schließen

M5623015

UNIMET-PLUS 1
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
230x193x50mm
M5623035 UNIMET-PLUS 1H

M5623035

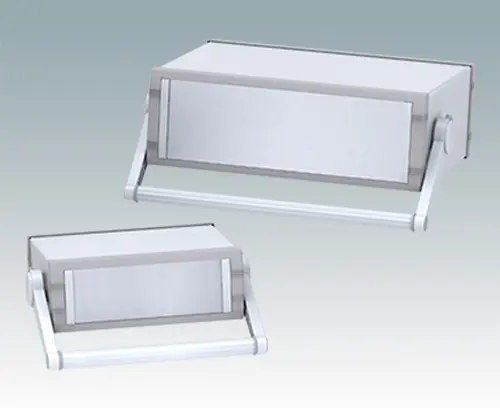

UNIMET-PLUS 1H Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Mit Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x4) und Gummifuß (x4).

schließen

M5623035

UNIMET-PLUS 1H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
230x193x50mm
M5623115 UNIMET-PLUS 2

M5623115

UNIMET-PLUS 2 Modernes Aluminiumgehäuse für Tischanwendungen. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Ohne Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5623115

UNIMET-PLUS 2
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
230x193x85mm

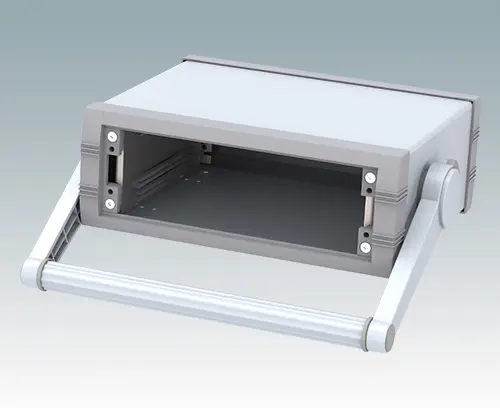

M5623135 UNIMET-PLUS 2H

M5623135

UNIMET-PLUS 2H Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Mit Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5623135

UNIMET-PLUS 2H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
230x193x85mm
M5625115 UNIMET-PLUS 3

M5625115

UNIMET-PLUS 3 Modernes Aluminiumgehäuse für Tischanwendungen. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Ohne Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5625115

UNIMET-PLUS 3
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
250x263x85mm

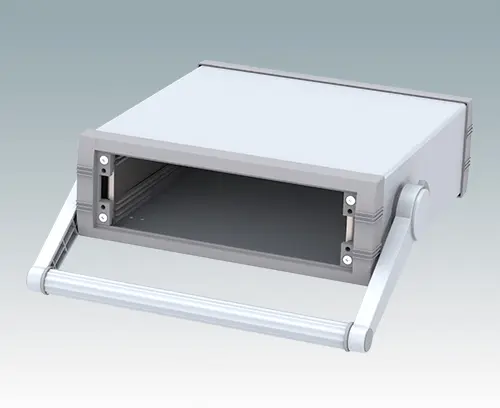

M5625135 UNIMET-PLUS 3H

M5625135

UNIMET-PLUS 3H Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Mit Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5625135

UNIMET-PLUS 3H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
250x263x85mm

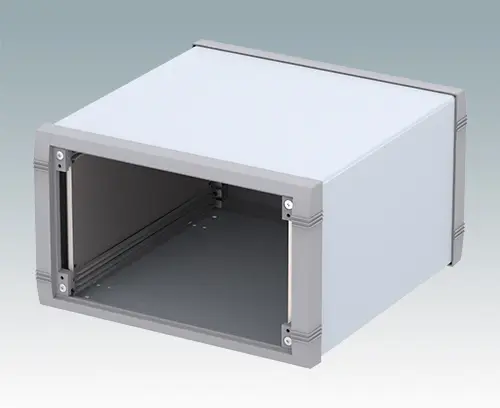

M5625315 UNIMET-PLUS 5

M5625315

UNIMET-PLUS 5 Modernes Aluminiumgehäuse für Tischanwendungen. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Ohne Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5625315

UNIMET-PLUS 5
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
250x263x150mm
M5625335 UNIMET-PLUS 5H

M5625335

UNIMET-PLUS 5H Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Mit Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5625335

UNIMET-PLUS 5H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
250x263x150mm

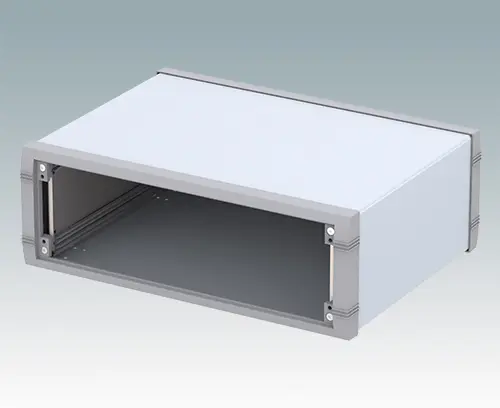

M5635215 UNIMET-PLUS 4

M5635215

UNIMET-PLUS 4 Modernes Aluminiumgehäuse für Tischanwendungen. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Ohne Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5635215

UNIMET-PLUS 4
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
350x263x120mm

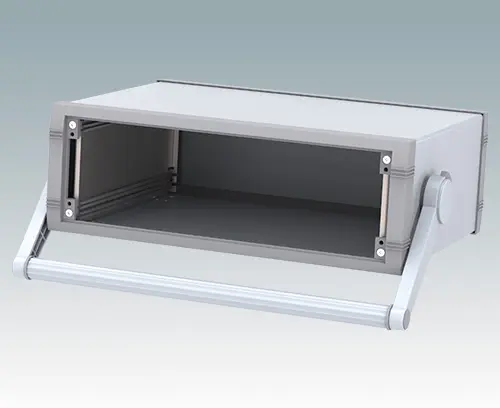

M5635235 UNIMET-PLUS 4H

M5635235

UNIMET-PLUS 4H Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Mit Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5635235

UNIMET-PLUS 4H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
350x263x120mm
M5635315 UNIMET-PLUS 6

M5635315

UNIMET-PLUS 6 Modernes Aluminiumgehäuse für Tischanwendungen. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Ohne Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5635315

UNIMET-PLUS 6
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
350x263x150mm

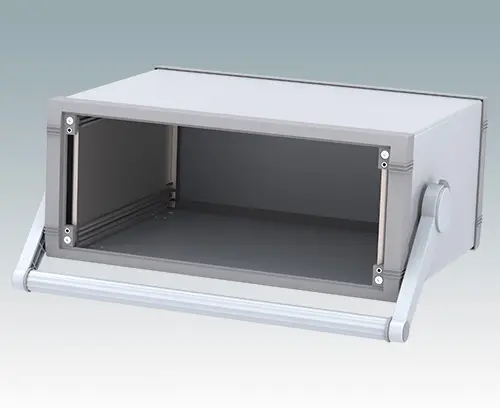

M5635335 UNIMET-PLUS 6H

M5635335

UNIMET-PLUS 6H Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung Mit Griffbügel

Lieferumfang Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x8) und Gummifuß (x4).

schließen

M5635335

UNIMET-PLUS 6H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
350x263x150mm

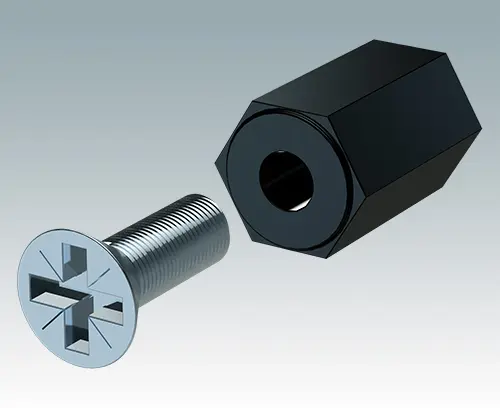

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm

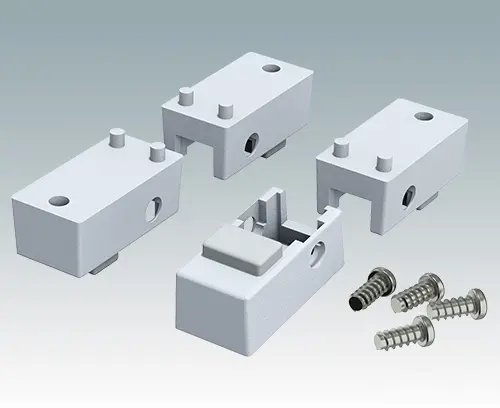

M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm

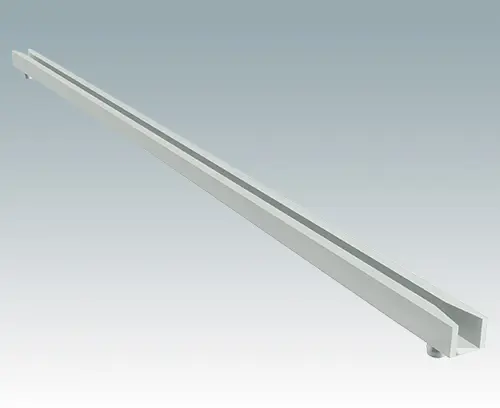

M5700202 Kartenführung, 216mm

M5700202

Kartenführung, 216mm Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 3/3H/4/4H/5/5H/6/6H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang 1 Kartenführung

schließen

M5700202

Kartenführung, 216mm
Produkt Ihrem Warenkorb hinzugefügt
PA 6/6 (UL 94 V-2)
Weiß

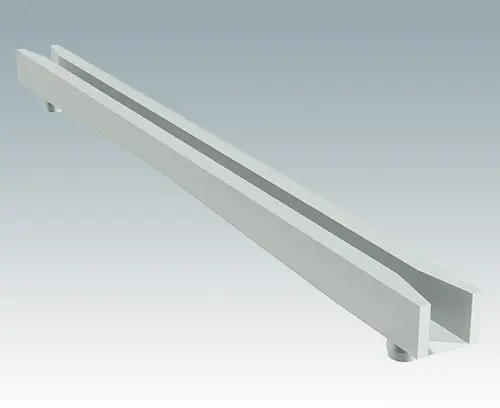

M5700203 Kartenführung, 102mm

M5700203

Kartenführung, 102mm Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 1/1H/2/2H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang 1 Kartenführung

schließen

M5700203

Kartenführung, 102mm
Produkt Ihrem Warenkorb hinzugefügt
PA 6/6 (UL 94 V-2)
Weiß

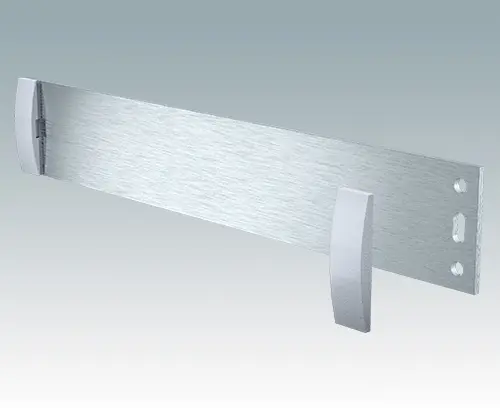

M5700607 Frontplatten-Set (1/1H)

M5700607

Frontplatten-Set (1/1H) Frontplatten-Set für die Gehäuse Unimet 1/1H und Unimet-Plus 1/1H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700607

Frontplatten-Set (1/1H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
199.5x2x33.6mm

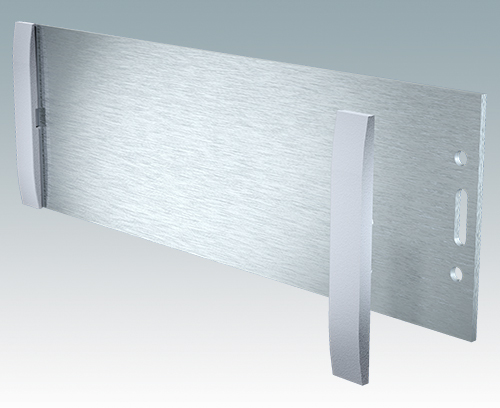

M5700608 Frontplatten-Set (2/2H)

M5700608

Frontplatten-Set (2/2H) Frontplatten-Set für die Gehäuse Unimet 2/2H und Unimet-Plus 2/2H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700608

Frontplatten-Set (2/2H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
199.5x2x65.1mm

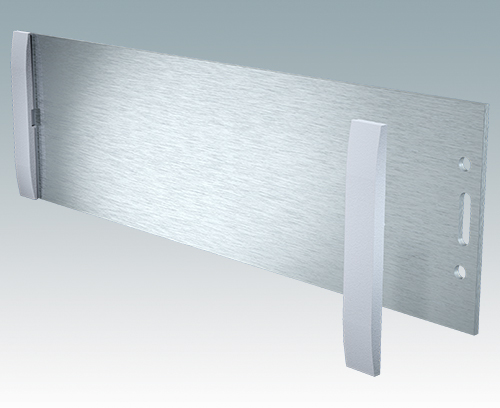

M5700613 Frontplatten-Set (3/3H)

M5700613

Frontplatten-Set (3/3H) Frontplatten-Set für die Gehäuse Unimet 3/3H und Unimet-Plus 3/3H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700613

Frontplatten-Set (3/3H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
219.5x2x65.1mm
M5700616 Frontplatten-Set (5/5H)

M5700616

Frontplatten-Set (5/5H) Frontplatten-Set für die Gehäuse Unimet 5/5H und Unimet-Plus 5/5H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700616

Frontplatten-Set (5/5H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
219.5x2x130.1mm

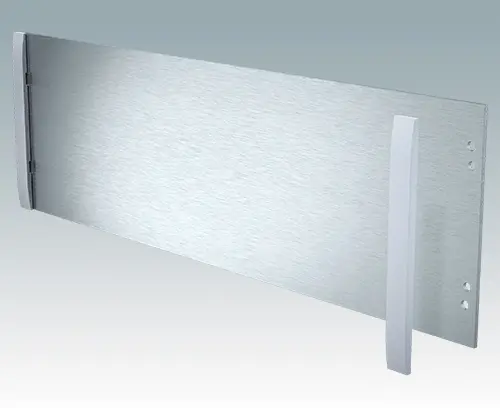

M5700620 Frontplatten-Set (4/4H)

M5700620

Frontplatten-Set (4/4H) Frontplatten-Set für die Gehäuse Unimet 4/4H und Unimet-Plus 4/4H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700620

Frontplatten-Set (4/4H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
319.5x2x100.1mm

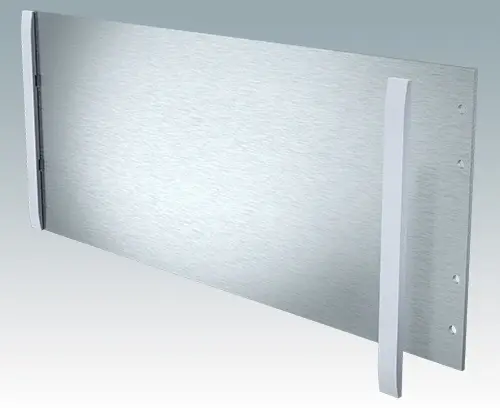

M5700621 Frontplatten-Set (6/6H)

M5700621

Frontplatten-Set (6/6H) Frontplatten-Set für die Gehäuse Unimet 6/6H und Unimet-Plus 6/6H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700621

Frontplatten-Set (6/6H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
319.5x2x130.1mm
