Technomet

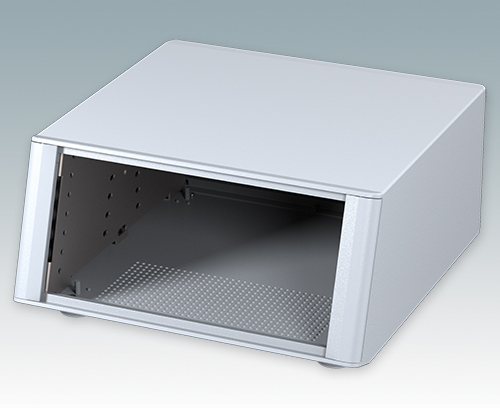

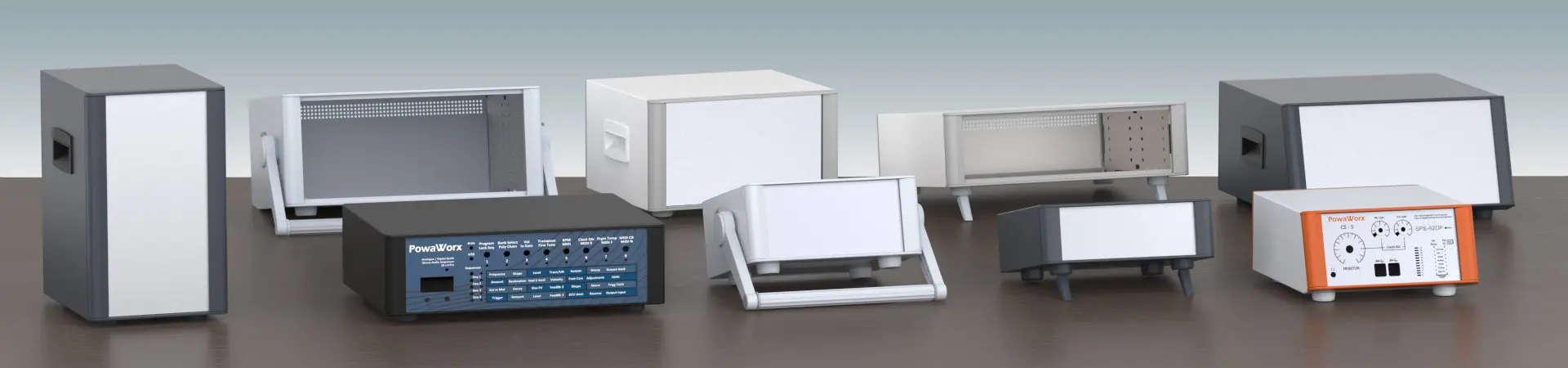

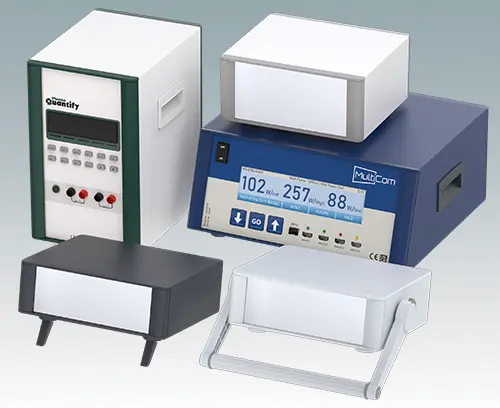

Äußerst attraktive Instrumentengehäuse

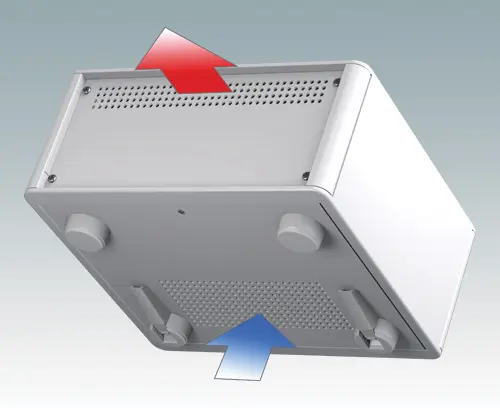

  • Moderne Gehäuse für Tischanwendungen und den mobilen Einsatz in dreizehn Standardgrößen alles mit Belüftung
  • Modernes und einheitliches Design ohne sichtbare Befestigungsschrauben

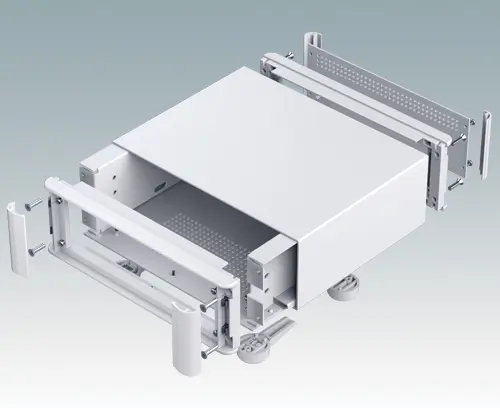

  • Druckguss-Front- und Rückrahmen schließen bündig mit dem Gehäusekorpus ab und sorgen für ein ebenmäßiges Design

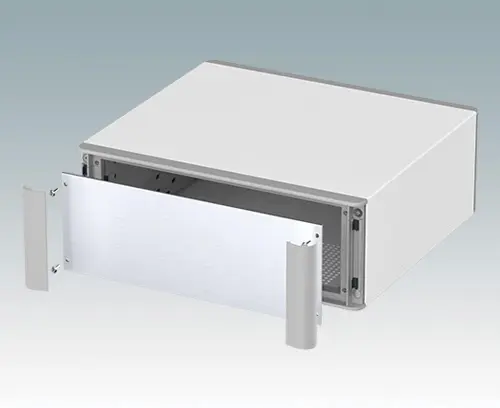

  • Steckbare Design-Blenden vorne verbergen die Befestigungsschrauben am Gehäuse und an der Front- und Rückplatte

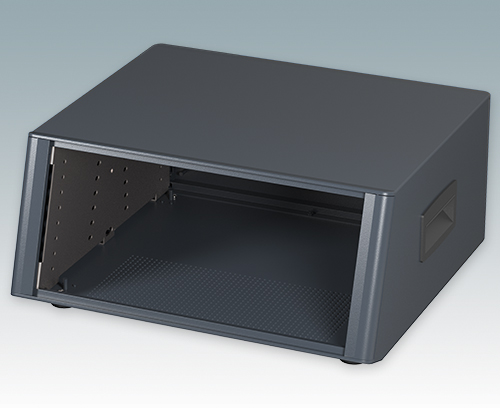

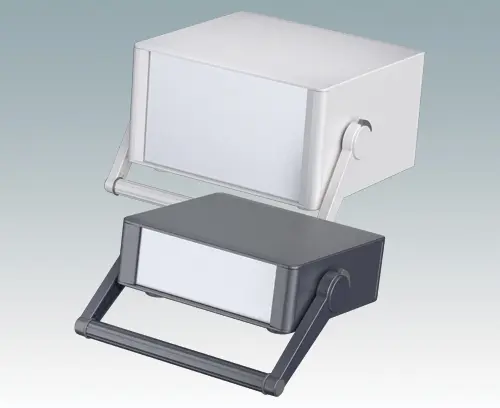

  • Alle Größen mit oder ohne Griffbügel oder ABS-Seitengriffen erhältlich (150 mm-Versionen)

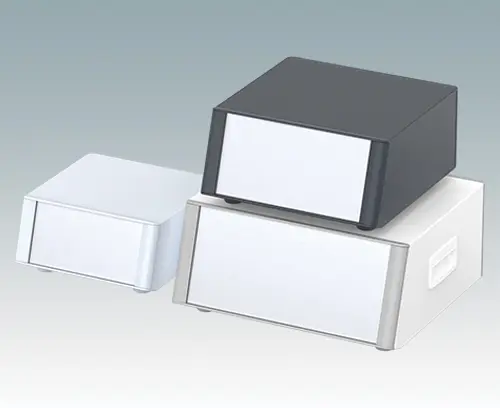

  • Drei Versionen mit abgeschrägter Frontblende (SL)

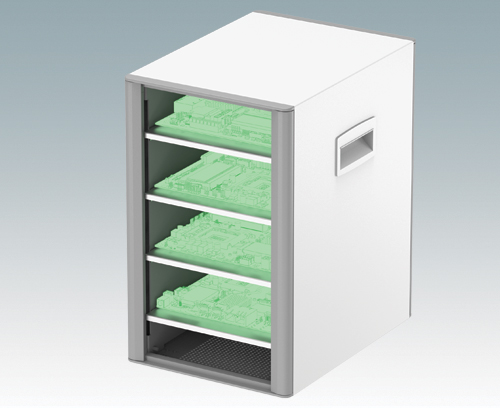

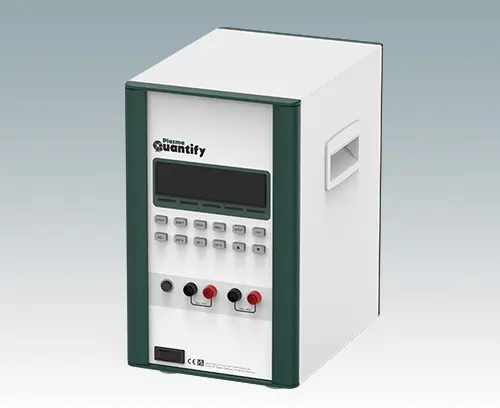

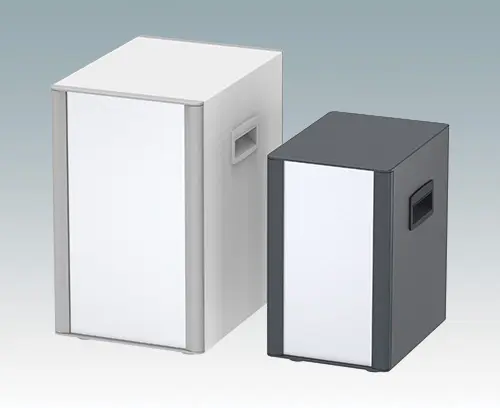

  • Zwei Tower-Versionen (TX) für optimale Platznutzung auf dem Schreibtisch

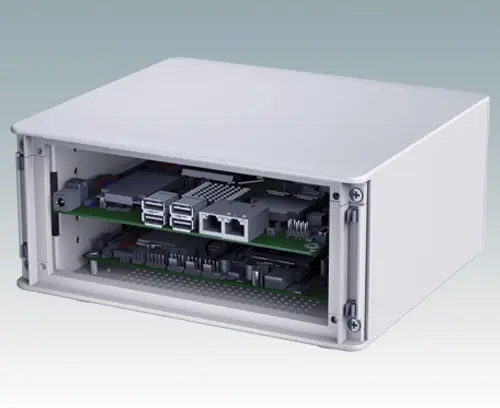

  • Die Bodenplatte verfügt über vier vormontierte M3-Leiterplattenmontagebolzen

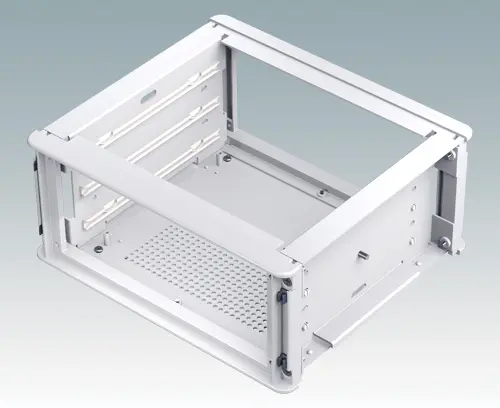

  • Internes Chassis vorgestanzt für die Montage von Einrast-Leiterplattenführungen (Zubehör) in 3, 5, 7 oder 9 Positionen

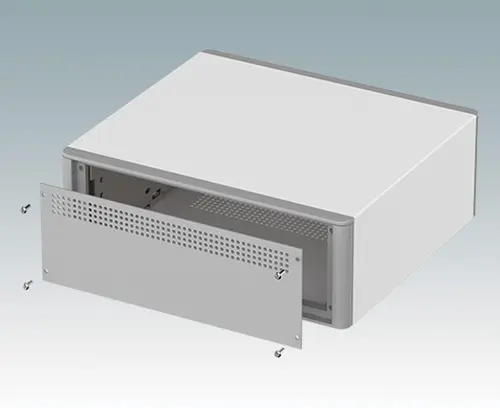

  • Abnehmbare Rückplatte - versenkt zum Schutz von Anschlüssen, Schaltern etc.
  • Eloxierte Frontplatte (Zubehör) - versenkt zum Schutz von Tastaturen, Bildschirmen etc.
  • Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet
  • Vier ABS-Füße mit Anti-Rutsch-Pads im Lieferumfang enthalten.

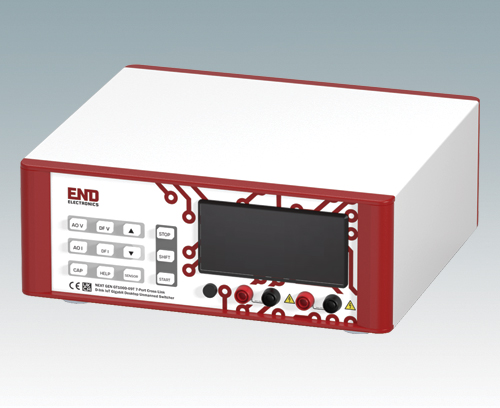

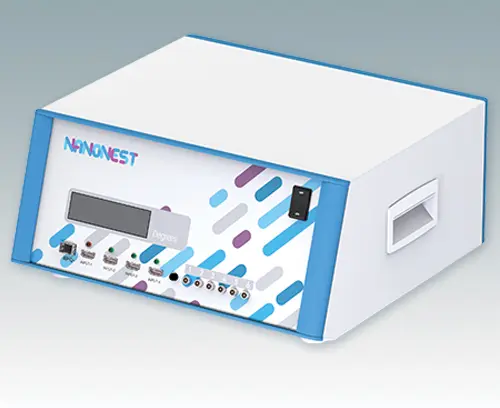

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

PDF erstellen

Wir benötigen Ihre Zustimmung, um den Video-Service (Vimeo) zu laden.

Wir verwenden einen Service eines Drittanbieters, um Videoinhalte einzubetten. Dieser Service kann Daten zu Ihren Aktivitäten sammeln. Bitte lesen Sie unsere Datenschutzrichtlinien durch und stimmen Sie die Nutzung des Service zu, um dieses Video anzusehen.

Anwendungsfelder

Medizin- und Wellness-Geräte, Prüf- und Messgeräte, Fertigungssteuerung, Peripheriegeräte und Schnittstellen, Switch-Boxen, Nachrichtentechnik und Laborgeräte.

Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt

Verzinkt
6mm

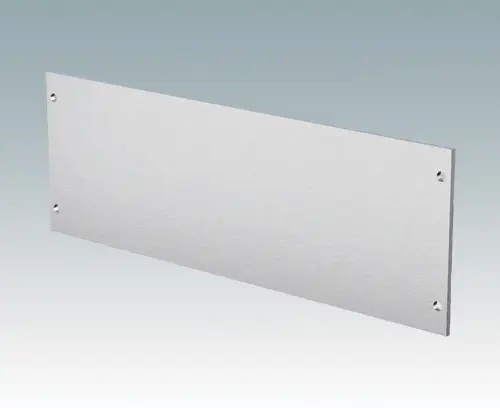

M6400700 Frontplatte 107

M6400700

Frontplatte 107 Frontplatten für die Gehäuse Technomet R107 und R107H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400700

Frontplatte 107
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
197x2x65.8mm

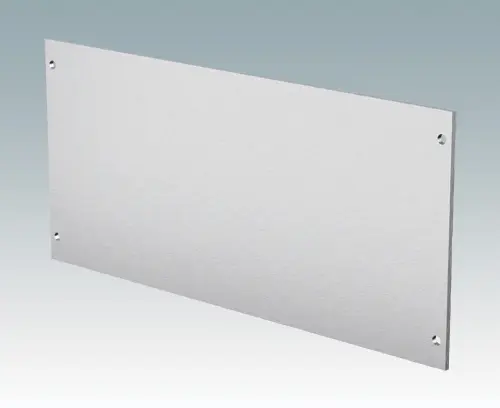

M6400701 Frontplatte 110

M6400701

Frontplatte 110 Frontplatten für die Gehäuse Technomet R110, SL110 und R110H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400701

Frontplatte 110
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
197x2x90.8mm

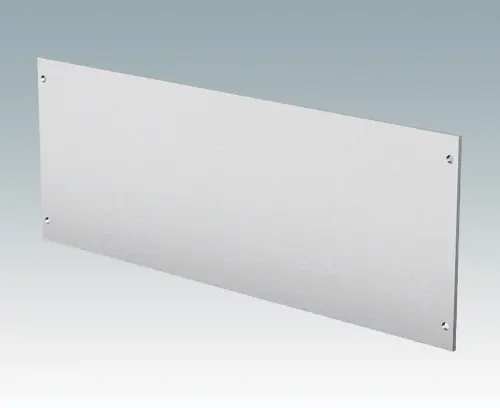

M6400702 Frontplatte 210

M6400702

Frontplatte 210 Frontplatten für die Gehäuse Technomet R210 und R210H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400702

Frontplatte 210
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
247x2x90.8mm

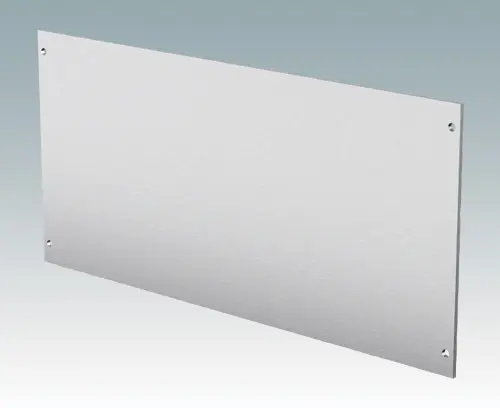

M6400703 Frontplatte 212

M6400703

Frontplatte 212 Frontplatten für die Gehäuse Technomet R212, SL212 und R212H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400703

Frontplatte 212
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
247x2x115.8mm

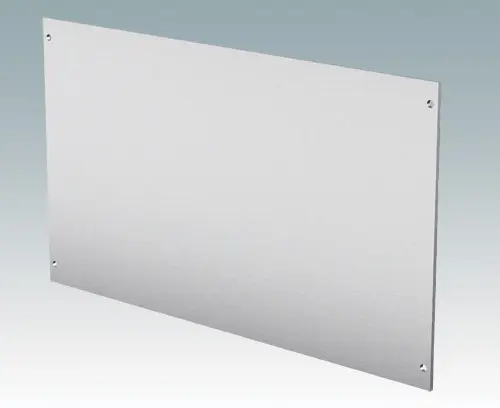

M6400704 Frontplatte 215

M6400704

Frontplatte 215 Frontplatten für die Gehäuse Technomet R215S und R215H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400704

Frontplatte 215
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
247x2x140.8mm

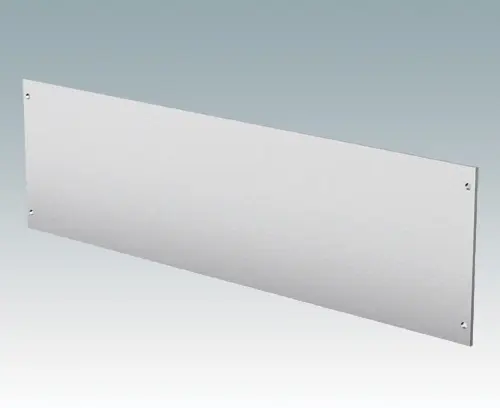

M6400705 Frontplatte 310

M6400705

Frontplatte 310 Frontplatten für die Gehäuse Technomet R310 und R310H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400705

Frontplatte 310
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
322x2x90.8mm

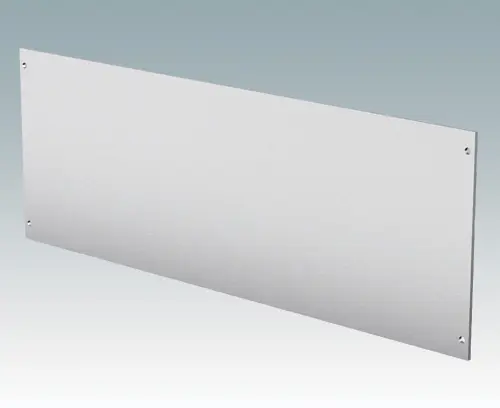

M6400706 Frontplatte 312

M6400706

Frontplatte 312 Frontplatten für die Gehäuse Technomet R312 und R312H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400706

Frontplatte 312
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
322x2x115.8mm
M6400707 Frontplatte 315

M6400707

Frontplatte 315 Frontplatten für die Gehäuse Technomet R315S, SL315S und R315H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400707

Frontplatte 315
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
322x2x140.8mm

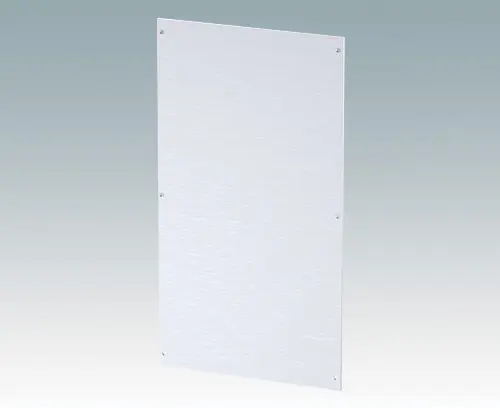

M6400712 Frontplatte 124

M6400712

Frontplatte 124 Frontplatten für die Gehäuse Technomet TX124S.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400712

Frontplatte 124
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
148x2x270.8mm

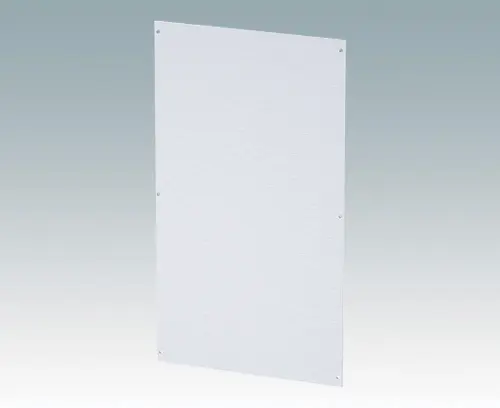

M6400715 Frontplatte 235

M6400715

Frontplatte 235 Frontplatten für die Gehäuse Technomet TX124S.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400715

Frontplatte 235
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
192x2x340.8mm

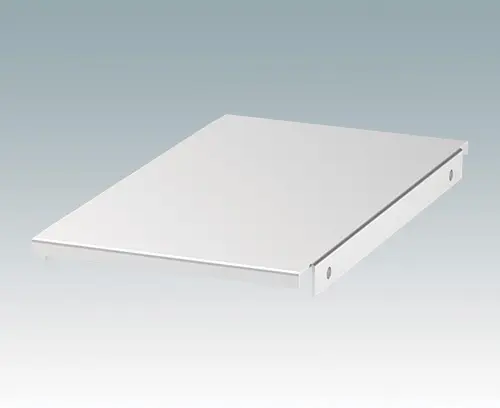

M6400812 Fachboden 124

M6400812

Fachboden 124 Interner Fachbodensatz für die Tower-Version TX124S. Zur Montage von Leiterplatten und elektronischen Baugruppen. Der Fachboden wird mit den im Kit enthaltenen Befestigungselementen am internen Chassis befestigt. Bis zu vier Fachböden können am Tower der Größe TX124S montiert werden.

Lieferumfang Fachboden (1,5 mm Aluminium natur), M4 x 12 (x4)

M6400812

Fachboden 124
Produkt Ihrem Warenkorb hinzugefügt

Blank
130x15x221mm

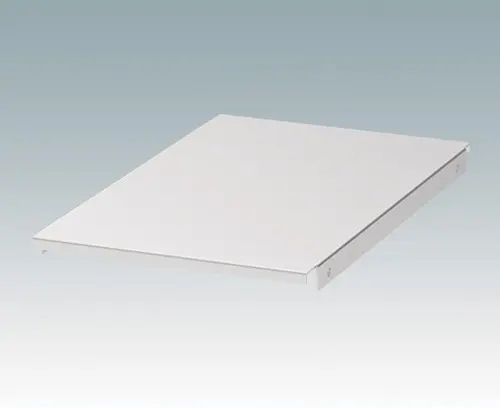

M6400815 Fachboden 235

M6400815

Fachboden 235 Internes Regal-Kit für die Tower-Version TX235S. Zur Montage von Leiterplatten und elektronischen Baugruppen. Das Regal wird mit den im Kit enthaltenen Befestigungselementen am internen Chassis befestigt. Bis zu vier Regale können am Tower der Größe TX235S montiert werden.

Lieferumfang Fachboden (1,5 mm Aluminium natur), M4 x 12 (x4)

M6400815

Fachboden 235
Produkt Ihrem Warenkorb hinzugefügt

Blank
175x15x281mm
M6490010 Kartenführung, 102mm

M6490010

Kartenführung, 102mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H und SL315S. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R210/R210H 4 5
R212/R212H 4 7
SL212 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9
SL315S 4 9

Lieferumfang 1 Kartenführung

M6490010

Kartenführung, 102mm
Produkt Ihrem Warenkorb hinzugefügt

Blank
101.6x7.5x3.5mm

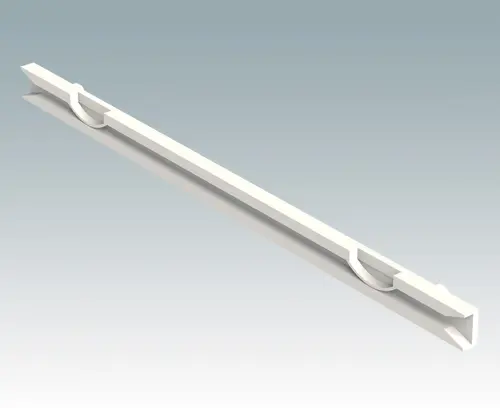

M6490020 Kartenführung, 140 mm

M6490020

Kartenführung, 140 mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R107, R107H, R110, SL110 und R110H. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Lieferumfang 1 Kartenführung

M6490020

Kartenführung, 140 mm
Produkt Ihrem Warenkorb hinzugefügt

Blank
139.7x7.5x3.5mm
