Leiterkarten-Montagezubehör

Leiterkarten-Montagezubehör

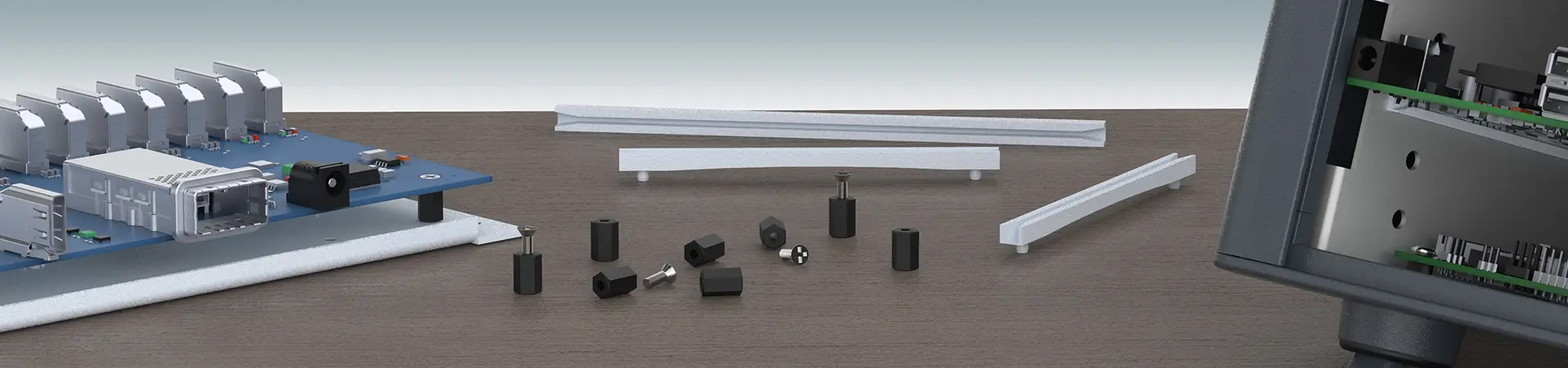

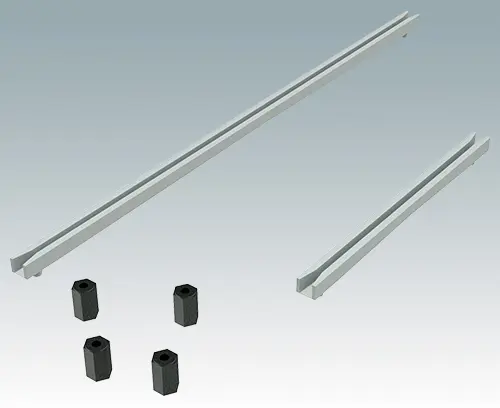

Universal-Zubehör zur Montage von Leiterkarten in alle Gehäuse

  • Leiterplatten-Abstandshalter, M3, Kunststoff, 10 mm hoch
  • Leiterkartenführungen zum Einrasten für 1,6 mm dicke Leiterkarten
  • Auswahl alle Artikel
  • Dokumente

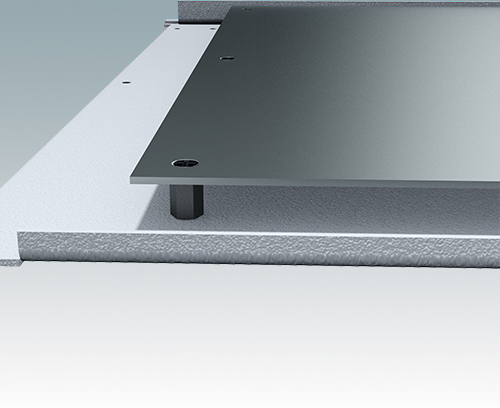

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3 Packung mit 100 Flachkopf-Pozi-Antriebsschrauben (M3 x 6 mm), mit denen Leiterplatten und Montageplatten durch Einschrauben in Abstandsgewinde in Standardgehäusen wie TECHNOMET und MINIMET gesichert werden können.

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001-Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm

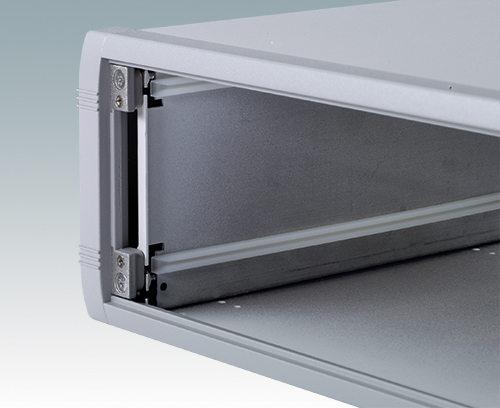

M5700202 Kartenführung, 216mm

M5700202

Kartenführung, 216mm Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 3/3H/4/4H/5/5H/6/6H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang 1 Kartenführung

schließen

M5700202

Kartenführung, 216mm PA 6/6 (UL 94 V-2)
Weiß
M5700203 Kartenführung, 102mm

M5700203

Kartenführung, 102mm Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 1/1H/2/2H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang 1 Kartenführung

schließen

M5700203

Kartenführung, 102mm PA 6/6 (UL 94 V-2)
Weiß
M6490010 Kartenführung, 102mm

M6490010

Kartenführung, 102mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H und SL315S. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R210/R210H 4 5
R212/R212H 4 7
SL212 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9
SL315S 4 9

Lieferumfang 1 Kartenführung

schließen

M6490010

Kartenführung, 102mm PA 6/6 (UL 94 V-0)
Blank
101.6x7.5x3.5mm
M6490020 Kartenführung, 140 mm

M6490020

Kartenführung, 140 mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R107, R107H, R110, SL110 und R110H. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Lieferumfang 1 Kartenführung

schließen

M6490020

Kartenführung, 140 mm PA 6/6 (UL 94 V-0)
Blank
139.7x7.5x3.5mm
