So spezifizieren Sie kundenspezifische elektronische Metallgehäuse

kundenspezifische Gehäuse

Oktober 2019

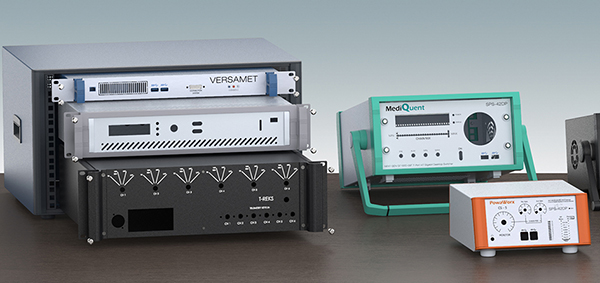

Elektronische Gehäuse aus gefaltetem Aluminium haben einen erheblichen Vorteil gegenüber ihren Gegenstücken aus Kunststoff und Druckguss, wenn es um die kundenspezifische Anpassung geht - viel niedrigere Werkzeugkosten. Es werden keine Formen oder Matrizen mit vollem Gehäuse verwendet. Daher können standardmäßige 19-Zoll-Rack-Gehäuse und Instrumentengehäuse aus Aluminium in viel geringeren Stückzahlen angepasst werden.

Dies ist besonders wichtig für Desktop-Instrumente, die in der Regel in kleineren Mengen hergestellt werden. Das Ändern eines Standardgehäuses ist für Entwickler von elektronischen Instrumenten die erste Wahl, da es schneller und kostengünstiger ist als die Erstellung eines vollständig maßgeschneiderten Gehäuses von Anfang an (obwohl dies immer eine Option ist - insbesondere, wenn Sie die Vorteile des dedizierten Prototyping von METCASE nutzen Bedienung).

Warum der direkte Umgang mit Gehäuseherstellern am besten ist

Bei der Entwicklung eines neuen Produkts ist es immer am besten, das Gehäuse so früh wie möglich im Prozess zu berücksichtigen. Es mag kontraintuitiv erscheinen, aber es ist besser, die Gehäusegröße vor der Leiterplatte anzugeben. Dies liegt daran, dass das Gehäuse die Größe der Leiterplatte vorgibt und eine wichtige Rolle bei der Bestimmung der Position der Komponenten spielt. Geben Sie zuerst die Leiterplatte an, und Sie riskieren, Kosteneinsparungen zu verpassen. Möglicherweise entscheiden Sie sich für ein 19-Zoll-Rackgehäuse oder ein Metall-Desktop-Gehäuse, das größer ist, als Sie wirklich benötigen. Andere Lieferanten, wie z. B. Vertriebshändler, teilen Ihnen solche Informationen möglicherweise nicht mit. Sie verkaufen Ihnen möglicherweise einfach das Gehäuse, nach dem Sie ursprünglich gefragt haben - ohne genauer zu prüfen, ob dies der Fall ist, den Sie wirklich benötigen, oder ob eine andere Lösung möglicherweise besser ist.

Es ist immer besser, sich direkt an einen engagierten Gehäusehersteller zu wenden - denn Sie können sich direkt an spezialisierte Gehäusetechniker wenden, die Ihnen kompetente technische Beratung zu den Gehäusen geben, an denen sie bei der Entwicklung und täglichen Arbeit mitgearbeitet haben. Aber nicht alle Gehäusehersteller sind gleich. Sie alle bieten CNC-Bearbeitung, kundenspezifische Frontplatten, Befestigungen und Einsätze - das ist eine absolute Selbstverständlichkeit. Aber was einen spezialisierten Gehäusehersteller wie METCASE auszeichnet, ist unsere Fähigkeit, das gesamte Spektrum an Anpassungsdiensten unter einem Dach zu bieten (und all unseren Support).

Holen Sie sich den besten Start - Sehen Sie sich zuerst unsere Gehäusevideos an

Die Auswahl eines maßgeschneiderten Gehäuses beginnt mit der Auswahl des richtigen Standardgehäuses für Ihre Anforderungen. eine, die alle Ihre technischen Anforderungen in Bezug auf Ergonomie, einfache Komponente Zugang, Ästhetik und Einfachheit der Installation erfüllt. Und das Verfahren ist so viel einfacher, auf der METCASE Website, weil dort eine Explosionsansicht Video für jedes Modell, das wir bieten ... so kann man sehen, wie einfach es ist, Platten zu entfernen, PCBs zu installieren und den Fall in ein Rack zu passen. Wenn ein Bild mehr als tausend Worte wert ist, ist ein Video einer Million wert.

Download von 3D-Modellen, wie Sie Ihre Customized Gehäuse aussehen

Jedes Gehäuse auf unserer Website enthält herunterladbare 3D-Modelle / Zeichnungen, sodass Sie sehen können, wie Ihr fertiges Gehäuse mit all Ihren Komponenten im Inneren aussieht. Sie werden zunächst für 3D-Modelle registrieren müssen - dies wird Ihnen in unseren verschiedenen X_T zugreifen, STP und SAT-Dateien. Laden Sie die PDF-Dateien zu; Diese PDF-Dateien stehen allen zur Verfügung. Sie müssen sich nicht dafür registrieren.

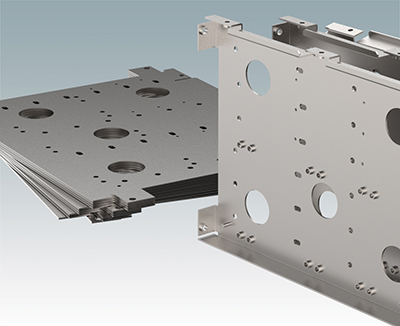

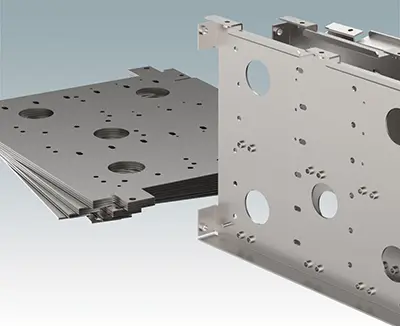

CNC-STANZEN UND ABKANTEN

Spezifizieren Sie CNC-Bearbeitung auf einfache Weise

Jeder Hersteller bietet möglicherweise CNC-Bearbeitung an. Bietet er jedoch das gesamte Leistungsspektrum wie METCASE an? Und machen sie es so schnell und einfach zu spezifizieren wie wir? Das Festlegen von Bearbeitungen war noch nie so einfach, da Sie Ihrer Bestellliste jetzt Materialien, Oberflächen und Ausschnitte hinzufügen können, als wären es Produkte. Hier erfahren Sie mehr darüber.

Unser CNC-Bearbeitungsservice umfasst:

  • Stanzen - Löcher, Schlitze, Halbscheren, Grübchen, Berstlöcher und Lüftungsschlitze
  • Falzen - Ecken, Vorsprünge, Flansche, holländische Falten und Rütteln
  • Befestigungen, Einsätze und Verkleidungen
  • Fräsen, Bohren und Gewindebohren - Löcher und Nuten für Steckverbinder, Schalter, Anzeigen, Lüfter.

Wir arbeiten nach Ihren Vorgaben und Zeichnungen mit einer Toleranz von +/- 0,1 mm für Ausschnitte, vertiefte Bereiche, Löcher für Längen bis 30 mm und +/- 0,15 mm für Längen bis 120 mm. Der minimale Eckenradius beträgt 1 mm.

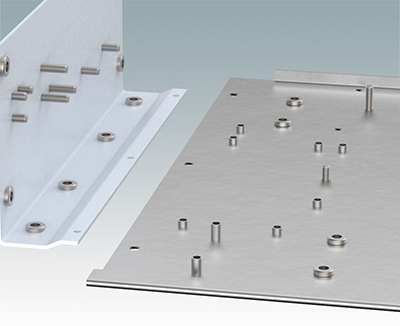

BEFESTIGUNGSELEMENTE UND EINSÄTZE FÜR GEHÄUSE

So legen Sie Befestigungen und Einsätze fest

Es könnte nicht einfacher sein, Befestigungsbolzen, Abstandshalter, Einpressmuttern, rechtwinklige Blechmuttern und Kabelbinderhalter zu spezifizieren. Fügen Sie sie einfach als individuelle Produktcodes zu Ihrer Bestellliste hinzu (genau wie die oben im Abschnitt CNC-Bearbeitung aufgeführten Ausschnitte). Jede auf der Website aufgeführte Befestigung verfügt über ein "i" -Informationssymbol, das ausführliche Informationen zu Gewindegrößen (M2, M3 usw.), Längen (mm) und Durchmessern der Befestigungsbohrungen (Ø mm) enthält. Und noch einmal, wir haben eine einfache Anleitung, die Sie durch den Prozess führt. Hier erfahren Sie mehr.

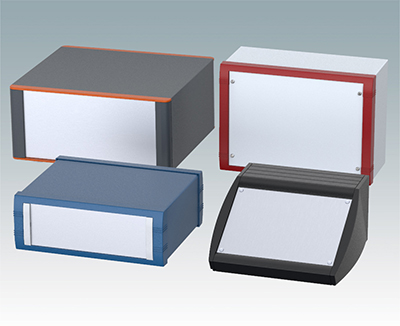

SONDERFARBEN UND OBERFLÄCHENAUSFÜHRUNGEN

Festlegen von Metallgehäusen in benutzerdefinierten Farben

Es wird vermutet (oder eher falsch verstanden), dass die Angabe eines Gehäuses in einer benutzerdefinierten Farbe mehr kostet, weil es nicht in den typischen Standardtönen Hellgrau (RAL 7035) oder Schwarz (RAL 9005) erhältlich ist. Nichts könnte weiter von der Wahrheit entfernt sein - wir führen eine große Auswahl an Sonderfarben für Polyester-Pulverfarben und harte, splitterbeständige Nassfarben, die immer auf Lager sind. Und (ähnlich wie bei Befestigungen, Wendeschneidplatten und CNC-Bearbeitungen) geben Sie die Farben einfach an, indem Sie sie Ihrer Liste hinzufügen, als wären sie ein Produkt.

Zu den Optionen gehören auch eine mit Nickel beladene EMV-Abschirmung (für Kunststoffteile), eine makellose Beschichtung, eine natürliche und farbige Eloxierung, eine Korrosionsschutzbeschichtung Interlox 338, Zink und klare Passivierungen. Dies ist jedoch nur der Anfang. Mit dem digitalen CMYK-Farbdruck in Fotoqualität können Sie Legenden, Logos und Branding auf eine neue Ebene heben.

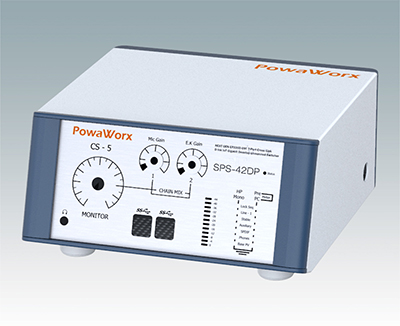

DIGITALDRUCK-SERVICE

Holen Sie das Beste aus dem Digitaldruck heraus

Der Digitaldruck ist von Natur aus so viel einfacher einzurichten als die herkömmlichen Sieb- und Tamponiermethoden. Und es gibt sehr wenig Abfall. Diese Faktoren machen es für Bestellungen mit geringen Stückzahlen realisierbar und eignen sich perfekt für Nischen-Instrumentengehäuse. Und der Digitaldruck ist nicht nur für winzige Legenden und Logos gedacht. Spezifizieren Sie den Druck in einer Auflösung von 1.800 x 1.800 dpi bis zu einer Größe von 600 x 420 mm. Oder drucken Sie auf Gehäuse mit einer Höhe von bis zu 150 mm.

Dank der Größe unseres Flachbettdruckers können wir eine große Anzahl von Produktetiketten gleichzeitig erstellen. In Kombination mit der UV-LED-Aushärtung und dem gleichzeitigen Drucken von Farbe und Weiß beschleunigt dies den gesamten Prozess, sodass Sie Ihre fertigen Produkte viel schneller auf den Markt bringen können. Der Digitaldruck ist ideal für kundenspezifische Frontplatten. Senden Sie uns einfach Ihre digitalen Dateien und wir erledigen den Rest. Unsere bevorzugten Formate sind Vektor-PDF-, EPS-, AI- (Adobe Illustrator) -DXF- und DWG-Dateien. Wir akzeptieren jedoch auch PSD-, JPG-, TIFF- und andere Bilddateitypen. Hier erfahren Sie mehr.

Kundenspezifischen Gehäuseservice anzeigen >>
