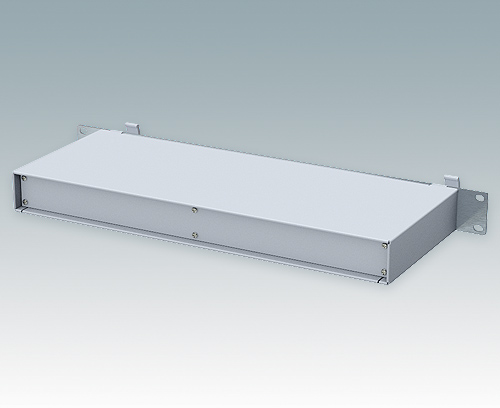

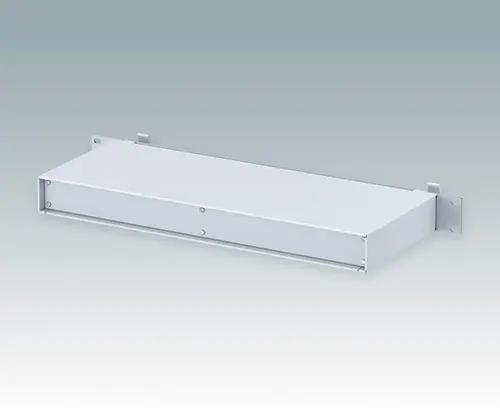

M4919115 VERSAMET 19-Zoll 1HEx165mm

M4919115

VERSAMET 19-Zoll 1HEx165mm

Modern und vielseitig einsetzbare 19-Zoll-Rack-Gehäuse mit eloxierter Aluminium Frontplatte und integrierten 'Komfortgriffen'. Gehäuse aus Aluminium, gekantet. Alle Befestigungen auf der Unterseite. Abnehmbare Boden- und Rückplatte für guten Zugang

Lieferumfang

Deckplatte, Bodenplatte, 19” Frontplatte, Rückplatte, Griffe (2x), M3 x 8 mm (6x), M3 x 8 mm (4x), M4 Mutter und Unterlegscheibe (4x). Komplett montiert geliefert.

  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm
M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1 ABS (UL 94 HB)
Hellgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2 ABS (UL 94 HB)
Hellgrau RAL 7035
34x17x16mm
M6000035 19-Zoll-Montage-Set

M6000035

19-Zoll-Montage-Set Montage-Set zur Montage eines 19-Zoll-Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19-Zoll-Montage-Set Hellgrau RAL 7035
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Hellgrau RAL 7035
Standards
IEC 297-1
REACH konform
RoHS konform
DIN 41494
Höhe
44 mm
Breite
483 mm
Tiefe
165 mm
Höheneinheiten
1 HE
Platinenlänge Unterteil
145 mm
Platinenbreite Unterteil
365 mm

Katalogseiten

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
1 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
