M50930-xxx

Griffprofil, RAL 9006

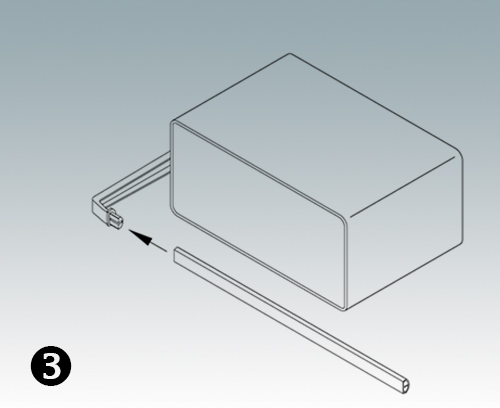

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50930-324, der Griff ist in RAL 9006 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50930-324.5, wobei der Griff in RAL 9006 lackiert ist.

Lieferumfang

Griffprofil

3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für M50930-xxx

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

A9300014 Griffbügel Seitenteile

A9300014

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 9002), 2 Druckknopf (RAL 7032), 2 Befestigungsschrauben

A9300014

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt

Grauweiß RAL 9002
M5093004 Griffbügel Seitenteile

M5093004

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 7016), 2 Druckknopf (RAL 9005), 2 Befestigungsschrauben

M5093004

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt

Anthrazit RAL 7016
M5093005 Griffbügel Seitenteile

M5093005

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 7035), 2 Druckknopf (RAL 7035), 2 Befestigungsschrauben

M5093005

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt

Lichtgrau RAL 7035
M5093009 Griffbügel Seitenteile

M5093009

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 9005), 2 Druckknopf (RAL 9005), 2 Befestigungsschrauben

M5093009

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt

Schwarz RAL 9005
Material

Farbe
Weißaluminium RAL 9006
Standards
REACH konform
RoHS konform

Katalogseiten

3D-Modelle

Gewicht/1 Stück
0 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
UK

Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
