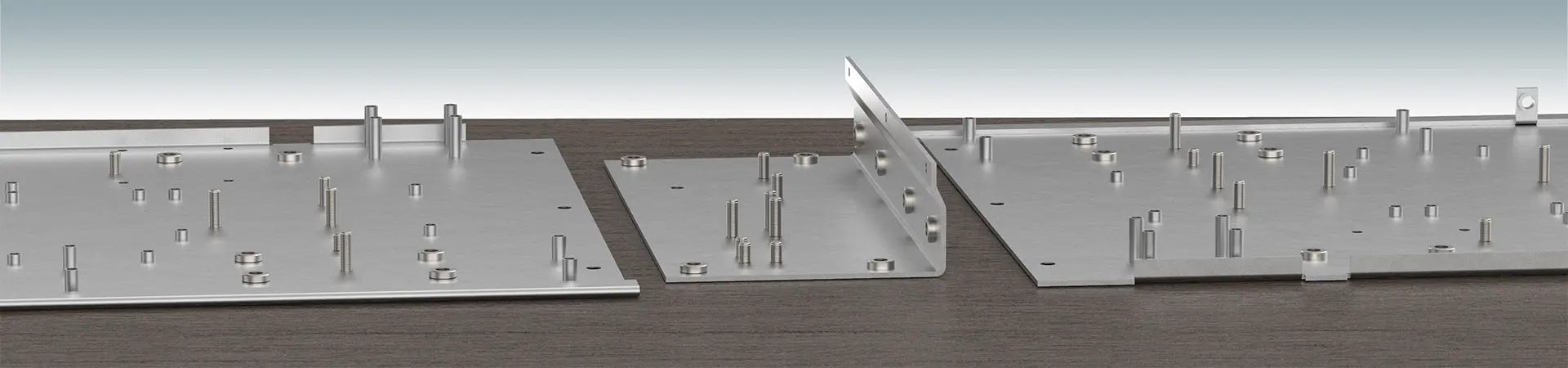

Einfügen von Hardware in Blech

Befestigungselemente und Einsätze für Gehäuse

Montage von Befestigungselementen an Frontplatten und Gehäusen

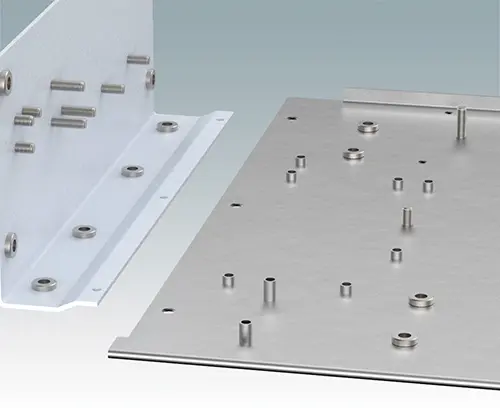

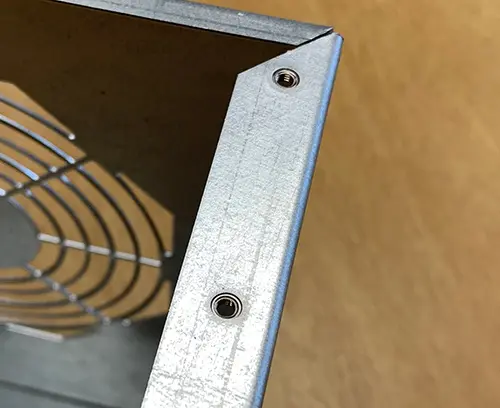

Wir können eine große Auswahl an Befestigungen einschließlich Gewindeeinsätzen und Stehbolzen an Aluminium- und Stahlgehäusedeckeln und -paneelen montieren. Diese können für die Montage von Leiterplatten, Steckverbindern, Steuerungen und elektronischen Baugruppen verwendet werden.

Unten finden Sie eine Liste der von uns verwendeten Standardbefestigungen. Unsere Ingenieure schlagen gerne passende Einsätze und Befestigungen für Ihre Konstruktionsanforderungen vor.

Wir können folgende Elemente anbringen:

  • Metrische Verbindungselemente
  • Normalerweise mit M2-, M2.5-, M3-, M4-, M5- und M6-Gewinden
  • Einsätze, Befestigungsmuttern, Bolzen, durchgehende Abstandsbolzen, Blindbolzen
  • PCB-Befestigungssäule, 90 Grad Plattenbefestigungen, Kabelbinderhalter
  • Erdungsbolzen auf Aluminiumplatten und Erdungsmarkierungen auf Stahlplatten
  • Verdeckte Gewindebolzen für den Kopf, um Abzeichnungen auf der Außenfläche der Platte zu vermeiden
  • Alternativ zu Einsätzen können wir auch Löcher in das Blech machen und das erforderliche Gewinde schneiden

Verwenden Sie das Kontaktformular, oder rufen Sie unsere Vertriebsabteilung an, um weitere Informationen und ein Angebot einzuholen.

  • Auswahl alle Artikel
  • Dokumente
M0000700 Gewindebolzen

M0000700

Gewindebolzen

Gewinde mit bündigem Kopf. Gewindebolzen wir bündig in ein Loch in der Platte eingepresst..

Gewindegröße Längen (mm) Befestigungsloch (mm)
M2 6 | 8 | 10 | 12 | 16 | 18 | 20 Ø2
M2.5 6 | 8 | 10 | 12 | 15 | 18 | 20 Ø2.5
M3 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 30 | 35 Ø3
M3.5 8 | 10 | 12 | 15 | 16 Ø3.5
M4 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 45 | 50 Ø4
M5 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 50 Ø5
M6 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 45 | 50 Ø6
schließen

M0000700

Gewindebolzen Stahlmetall
M0000701 Abstandbolzen, offen

M0000701

Abstandbolzen, offen

Einpressbereich offen, der in ein Loch in der Platte eingepresst wird.

Gewindegröße Längen (mm) Befestigungsloch (mm)
M2 3 | 4 | 5 | 6 | 7 | 8 Ø4.2
M2.5 5 | 6 | 8 | 10 | 12 | 14 Ø4.2
M3 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø4.2
M4 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø7.2
M5 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø7.2
schließen

M0000701

Abstandbolzen, offen Stahlmetall
M0000702 Abstandbolzen, geschlossen

M0000702

Abstandbolzen, geschlossen

Einpressbereich geschlossen, der in ein Loch in der Platte eingepresst wird.

Gewindegröße Längen (mm) Befestigungsloch (mm)
M2 10 Ø4.2
M2.5 6 | 8 | 10 | 12 | 14 | 16 Ø4.2
M3 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø4.2
M4 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø7.2
M5 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 25 Ø7.2
schließen

M0000702

Abstandbolzen, geschlossen Stahlmetall
M0000703 Abstandbolzen, offen, Kopf verdeckt

M0000703

Abstandbolzen, offen, Kopf verdeckt

Abstandsbolzen mit verdecktem Kopf, der von innen in ein Loch in der Platte eingepresst wird.

Plattendicke (mm) Gewindegröße Längen (mm)
1.6 M3 4 | 6 | 8 | 10 | 12 | 16 | 20
2.4 M3 4 | 6 | 8 | 10 | 12 | 16 | 20
1.6 M4 6
2.4 M4 6 | 8 | 10
schließen

M0000703

Abstandbolzen, offen, Kopf verdeckt Rostfreier Stahl
M0000704 Leiterplattenclip

M0000704

Leiterplattenclip

Leiterplattenclip, der in ein Loch in der Platte eingepresst wird. Die Leiterplatte wird auf dem Clip geklemmt.

Loch in der Leiterplatte B (mm) Längen (mm) Befestigungsloch A (mm)
Ø4 8 Ø5.4
Ø4 10 Ø5.4
Ø4 12 Ø5.4
Ø4 14 Ø5.4
Ø4 16 Ø5.4
Ø4 18 Ø5.4
Ø4 20 Ø5.4
Ø4 22 Ø5.4
Ø4 25 Ø5.4
schließen

M0000704

Leiterplattenclip Stahlmetall
M0000720 Einpressmutter

M0000720

Einpressmutter

Einpressmutter, die in ein Loch in der Platte eingepresst wird.

Gewindegröße Befestigungsloch (mm)
M2 Ø4.2
M2.5 Ø4.2
M3 Ø4.2
M3.5 Ø4.75
M4 Ø5.4
M5 Ø6.4
M6 Ø8.75
M8 Ø10.5
M10 Ø14
schließen

M0000720

Einpressmutter Stahlmetall
M0000721 Einpressmutter 90°

M0000721

Einpressmutter 90°

90-Grad-Gewindeverschraubung, die in ein rechteckiges Loch in der Platte eingepresst wird.

Gewindegröße Breite (mm) Hauteur du trou de fixation (mm) Montageloch (mm)
M3 2.89 7 8 x 3 mm
M3 3.89 7 8 x 4 mm
M3 5.89 7 8 x 6 mm
M4 3.89 9 10 x 4 mm
M4 6.89 9 10 x 7 mm
M4 8.89 9 10 x 9 mm
schließen

M0000721

Einpressmutter 90° Stahlmetall
M0000730 Kabelbinderhalter

M0000730

Kabelbinderhalter

Kabelbinderhalterung, die in ein rechteckiges Loch in der Platte gesteckt wird.

Kabelbinderöffnung (mm) Befestigungsloch (mm)
4.06 x 1.65 6.35 x 3.18
5.21 x 1.65 7.90 x 4.75
9.14 x 2.4 12.7 x 9.5
schließen

M0000730

Kabelbinderhalter Stahlmetall
