19-Zoll-Gehäuse
M5113215

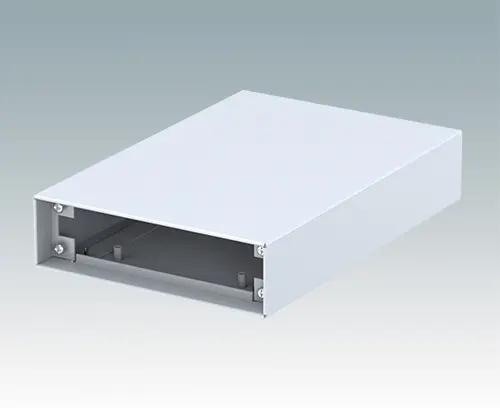

MINIMET 3
Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.
LieferumfangDeckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).
2D PDF Zeichnung
3D PDF Ansicht
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für M5113215
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör
M5100510
Front-/Rückplatten-Set AN (Größe 1 und 3)
Front-/Rückplatten-Set für MINIMET 1 und 3 (Al. matt eloxiert).
Lieferumfang 1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.
M5100510
Front-/Rückplatten-Set AN (Größe 1 und 3)Produkt Ihrem Warenkorb hinzugefügt
Matt eloxiert
129.5x2x33.6mm
M5100515
Front-/Rückplatten PN (Größe 1 und 3)
Front-/Rückplatten für MINIMET 1 und 3 (Al. Lackierung hellgrau, RAL 7035).
Lieferumfang 1 Platte. Schraube mit dem Gehäuse geliefert.
M5100515
Front-/Rückplatten PN (Größe 1 und 3)Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
129.5x1.5x33.6mm
M5600010
PCB-Befestigungsschrauben, M3
Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET
Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET
Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.
Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.
Lieferumfang 100 Schrauben M3x6mm.
M5600010
PCB-Befestigungsschrauben, M3Produkt Ihrem Warenkorb hinzugefügt
Verzinkt
6mm
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Farbe
Lichtgrau RAL 7035
Standards
REACH konform
RoHS konform
RoHS konform
Breite
134.5 mm
Tiefe
200 mm
Höhe
38.5 mm
Platinenlänge Unterteil
176 mm
Platinenbreite Unterteil
88 mm
Katalogseiten
- MINIMET Katalog 3’648 KB
Zeichnungen
- PDF-Format 148 KB
- AutoCAD DWG-Format 325 KB
- AutoCAD DXF-Format 1’842 KB
3D-Modelle
- M5113215.stp 1’312 KB
- M5113215.sat 1’622 KB
- M5113215.x_t 625 KB
3D PDF Ansicht (In Acrobat Reader öffnen)
- M5113215.pdf 1’197 KB
Gewicht/1 Stück
0.27 kg
Warentarifnummer
(METCASE Produkt)
(METCASE Produkt)
76169990
Herstellungsland
UK
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
