M5113115 MINIMET 1

M5113115

MINIMET 1

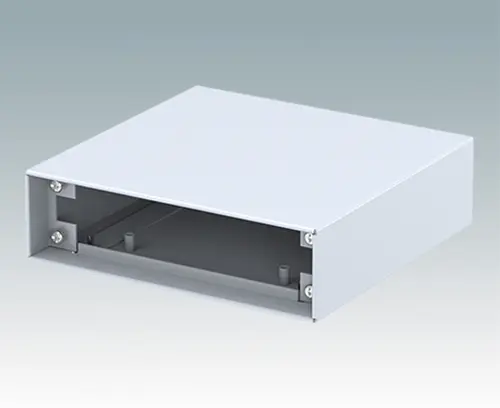

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang

Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

  • Passende Systemkomponenten

Zubehör

M5100510 Front-/Rückplatten-Set AN (Größe 1 und 3)

M5100510

Front-/Rückplatten-Set AN (Größe 1 und 3) Front-/Rückplatten-Set für MINIMET 1 und 3 (Al. matt eloxiert).

Lieferumfang 1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.

schließen

M5100510

Front-/Rückplatten-Set AN (Größe 1 und 3)
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
129.5x2x33.6mm
M5100515 Front-/Rückplatten PN (Größe 1 und 3)

M5100515

Front-/Rückplatten PN (Größe 1 und 3) Front-/Rückplatten für MINIMET 1 und 3 (Al. Lackierung hellgrau, RAL 7035).

Lieferumfang 1 Platte. Schraube mit dem Gehäuse geliefert.

schließen

M5100515

Front-/Rückplatten PN (Größe 1 und 3)
Produkt Ihrer Liste hinzugefügt
Aluminium
Hellgrau RAL 7035
129.5x1.5x33.6mm
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrer Liste hinzugefügt
Stahlmetall
Verzinkt
6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Hellgrau RAL 7035
Standards
REACH konform
RoHS konform
Breite
134.5 mm
Tiefe
130 mm
Höhe
38.5 mm
Platinenlänge Unterteil
106 mm
Platinenbreite Unterteil
88 mm

Katalogseiten

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
0.2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
