19-Zoll-Gehäuse
M5930035
METTEC 19" 3HEx367mm

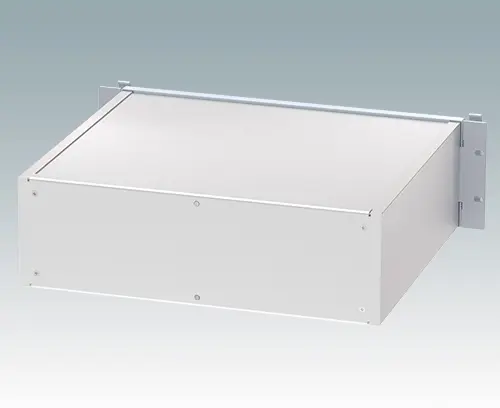

Modernes und robustes 19" Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.
Die Frontblende ist hellgrau lackiert, RAL 7035. Seitenprofile, Oberseite, Boden und Rückwand sind mit einer Iridite NCP-Beschichtung versehen.
Lieferumfang19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 10 mm (4x). Komplett montiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M5930035
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M5900016
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).
M5900016
19" Montage-Set
M5900030
Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).
M5900030
Frontplatten-Set (3HE)Matt eloxiert
392.5x2x111mm
M5900203
Lieferumfang Trägerplatte
M5900203
Trägerplatte (367mm)Blank
377x349x7.5mm
M6000035
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).
M6000035
19" Montage-SetBlank
RoHS konform
Katalogseiten
- METTEC 19-Zoll Katalog 3’086 KB
Zeichnungen
- PDF-Format 325 KB
- AutoCAD DWG-Format 414 KB
- AutoCAD DXF-Format 2’176 KB
3D-Modelle
- M5930035.sat 5’337 KB
- M5930035.x_t 1’640 KB
- M5930035.stp 1’851 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
