19-Zoll-Gehäuse
M5930015
METTEC 19" 3HEx167mm

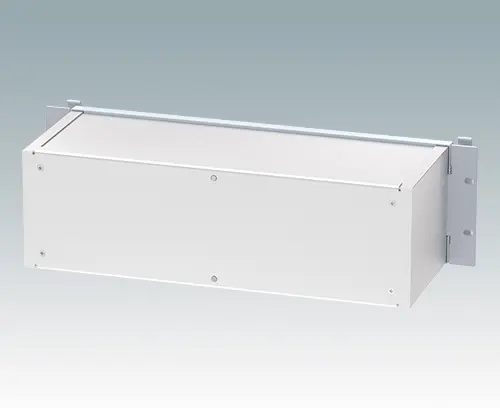

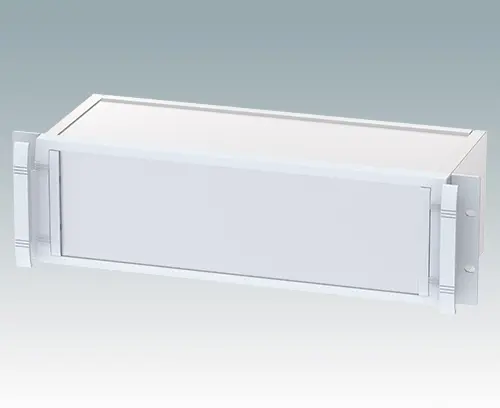

Modernes und robustes 19" Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.
Die Frontblende ist hellgrau lackiert, RAL 7035. Seitenprofile, Oberseite, Boden und Rückwand sind mit einer Iridite NCP-Beschichtung versehen.
Lieferumfang19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 10 mm (4x). Komplett montiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M5930015
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M5900016
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).
M5900016
19" Montage-Set
M5900030
Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).
M5900030
Frontplatten-Set (3HE)Matt eloxiert
392.5x2x111mm
M5900201
Lieferumfang Trägerplatte
M5900201
Trägerplatte (167mm)Blank
377x149x7.5mm
M6000035
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).
M6000035
19" Montage-SetBlank
REACH konform
RoHS konform
DIN 41494
Katalogseiten
- METTEC 19-Zoll Katalog 3’086 KB
Zeichnungen
- PDF-Format 269 KB
- AutoCAD DWG-Format 424 KB
- AutoCAD DXF-Format 2’181 KB
3D-Modelle
- M5930015.stp 1’851 KB
- M5930015.sat 5’327 KB
- M5930015.x_t 1’638 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
