Unimet

Unimet

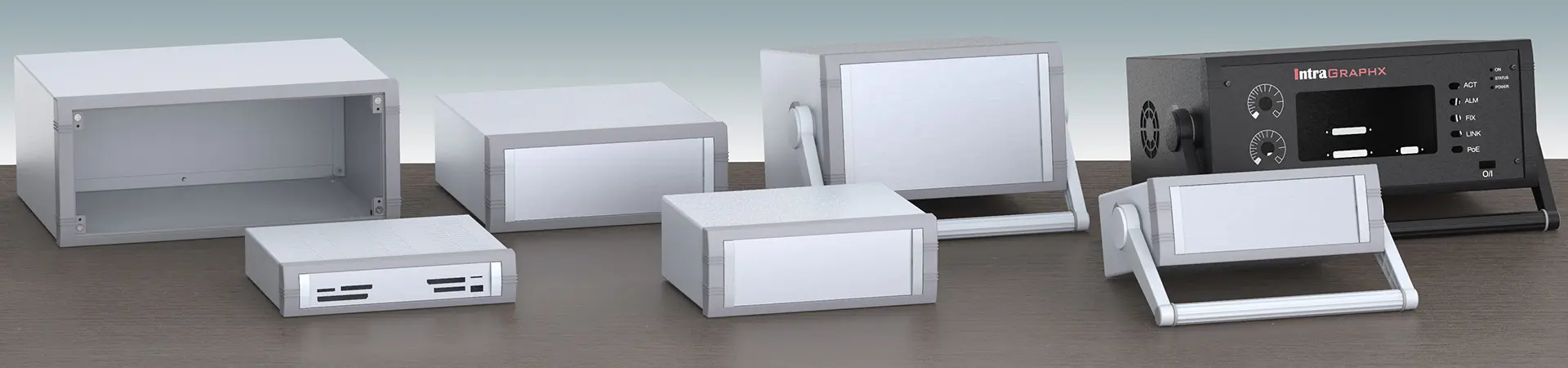

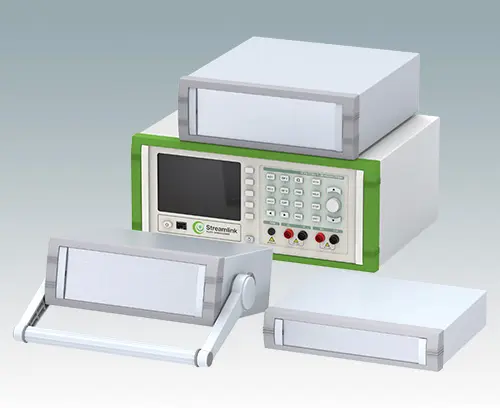

Moderne Instrumentengehäuse für tragbare oder für Tisch-Anwendungen.

  • Attraktive, robustes und vielseitiges Aluminium design in sechs standardgrößen
  • Mit oder ohne Aufstell-/ Tragebügel

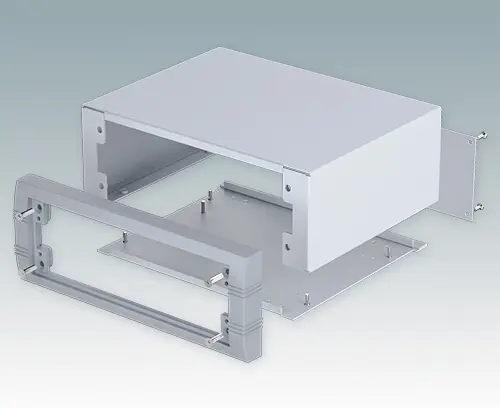

  • Der Druckguss-Frontrahmen ist am Gehäusekorpus aus abgekantetem Aluminium montiert

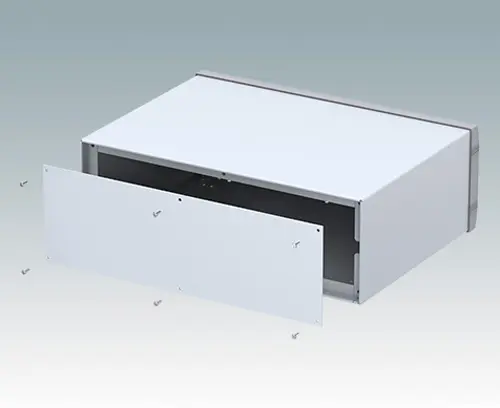

  • Abnehmbare Rückwand - vertieft zum Schutz von Verbindern, Schaltern usw.
  • Montagelöcher im Boden für Leiterkarten, Chassis usw.
  • Frontplatten aus eloxiertem Aluminium (Zubehör)
  • Vier rutschfeste Gummifüße im Lieferumfang enthalten
  • Wird vormontiert geliefert

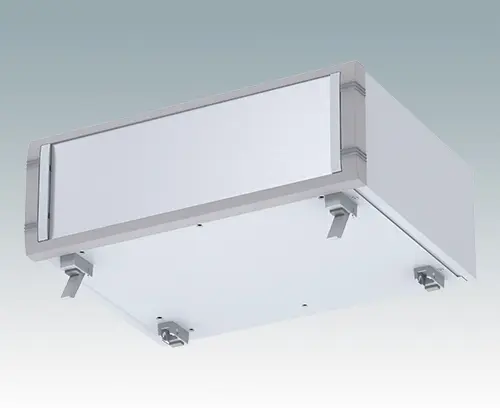

  • Optionale Gehäusefüße mit Kippfüße aus ABS (Zubehör).

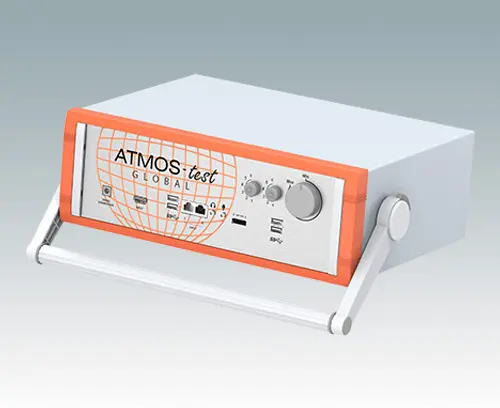

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Medizin- und Wellness-Geräte, Prüf- und Messgeräte, Fertigungssteuerung, Peripheriegeräte und Schnittstellen, Switch-Boxen, Nachrichtentechnik und Laborgeräte.

  • Versionen
  • Zubehör
  • Dokumente

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Mit Griffbügel

Unimet mit Griffbügel

Ohne Griffbügel

Unimet ohne Griffbügel

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3 Packung mit 100 Flachkopf-Pozi-Antriebsschrauben (M3 x 6 mm), mit denen Leiterplatten und Montageplatten durch Einschrauben in Abstandsgewinde in Standardgehäusen wie TECHNOMET und MINIMET gesichert werden können.

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001-Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm
M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1 ABS (UL 94 HB)
Hellgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2 ABS (UL 94 HB)
Hellgrau RAL 7035
34x17x16mm
M5700607 Frontplatten-Set (1/1H)

M5700607

Frontplatten-Set (1/1H) Frontplatten-Set für die Gehäuse Unimet 1/1H und Unimet-Plus 1/1H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700607

Frontplatten-Set (1/1H) Aluminium
Matt eloxiert
199.5x2x33.6mm
M5700608 Frontplatten-Set (2/2H)

M5700608

Frontplatten-Set (2/2H) Frontplatten-Set für die Gehäuse Unimet 2/2H und Unimet-Plus 2/2H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700608

Frontplatten-Set (2/2H) Aluminium
Matt eloxiert
199.5x2x65.1mm
M5700613 Frontplatten-Set (3/3H)

M5700613

Frontplatten-Set (3/3H) Frontplatten-Set für die Gehäuse Unimet 3/3H und Unimet-Plus 3/3H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700613

Frontplatten-Set (3/3H) Aluminium
Matt eloxiert
219.5x2x65.1mm
M5700616 Frontplatten-Set (5/5H)

M5700616

Frontplatten-Set (5/5H) Frontplatten-Set für die Gehäuse Unimet 5/5H und Unimet-Plus 5/5H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700616

Frontplatten-Set (5/5H) Aluminium
Matt eloxiert
219.5x2x130.1mm
M5700620 Frontplatten-Set (4/4H)

M5700620

Frontplatten-Set (4/4H) Frontplatten-Set für die Gehäuse Unimet 4/4H und Unimet-Plus 4/4H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700620

Frontplatten-Set (4/4H) Aluminium
Matt eloxiert
319.5x2x100.1mm
M5700621 Frontplatten-Set (6/6H)

M5700621

Frontplatten-Set (6/6H) Frontplatten-Set für die Gehäuse Unimet 6/6H und Unimet-Plus 6/6H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700621

Frontplatten-Set (6/6H) Aluminium
Matt eloxiert
319.5x2x130.1mm
