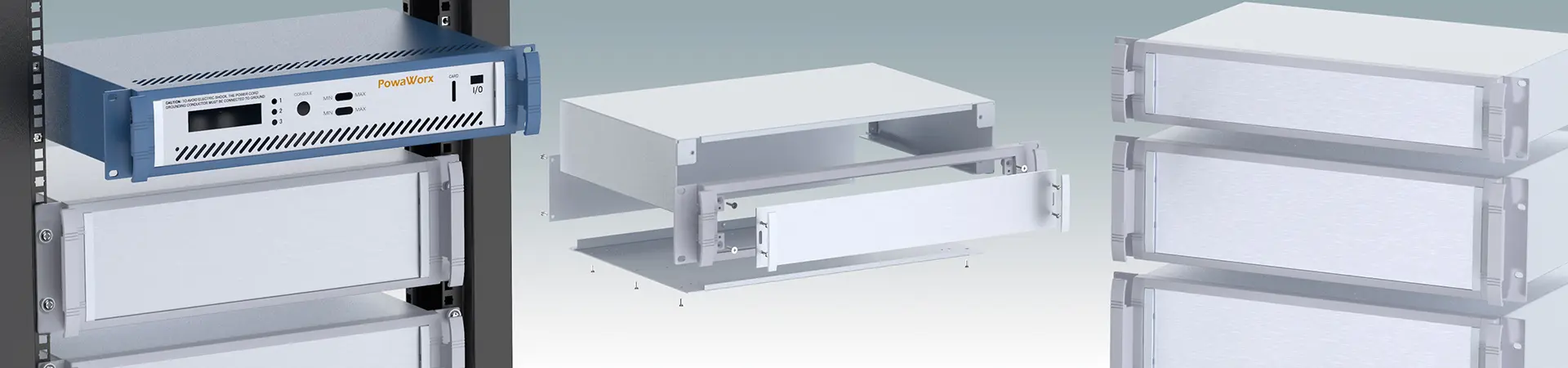

Unimet 19-Zoll-Gehäuse

Unimet 19-Zoll

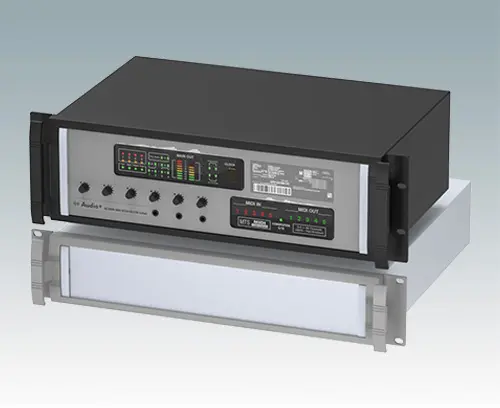

Moderne 19-Zoll-Rack-Gehäuse entspricht DIN 41494 und IEC 60297-3

  • Attraktives Sortiment von 19-Zoll-Rack-Gehäusen aus Aluminium

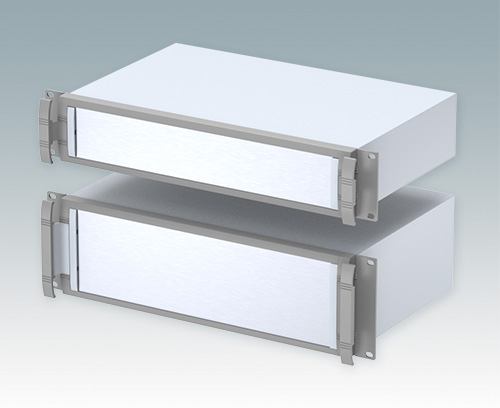

  • Höhen: 2 HE und 3 HE in zwei Standardtiefen

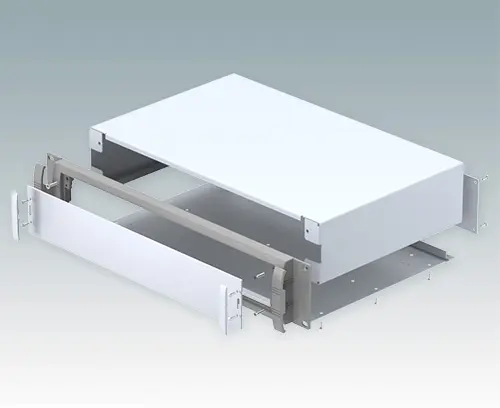

  • Attraktiver Druckguss-Frontrahmen mit einzigartigen „Komfortgriffen“ und Rack-Montagelaschen
  • Robuster Gehäusekorpus mit abnehmbarer Bodenplatte und abnehmbarer Rückplatte

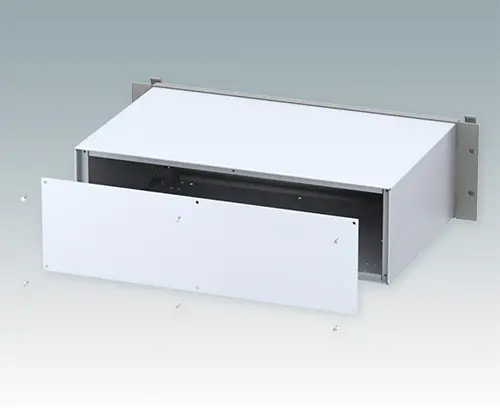

  • Abnehmbarer Rückplatte

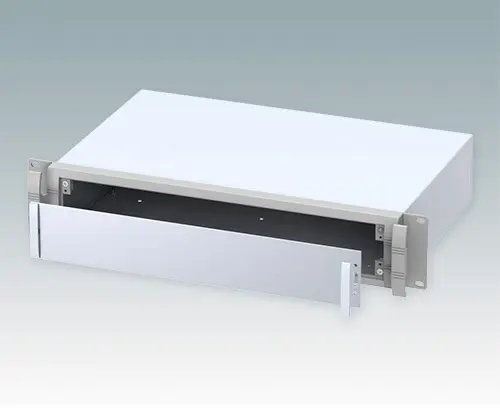

  • Frontplatte (Zubehör) vertieft in Rahmen zur Unterbringung von Folientastaturen
  • Montagelöcher im Boden für Leiterkarten

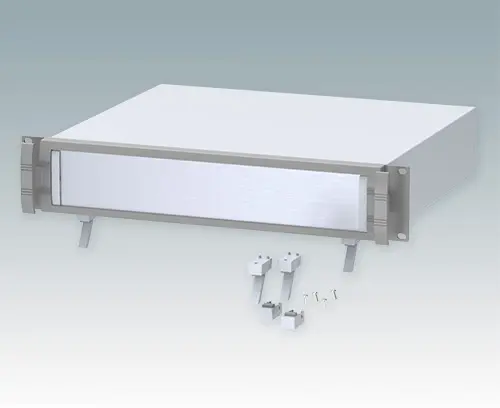

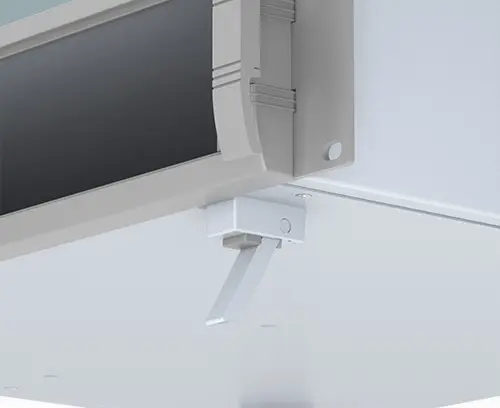

  • Gehäusefüße mit Kipfüße aus ABS (Zubehör)
  • Gehäuse werden vollständig montiert geliefert.

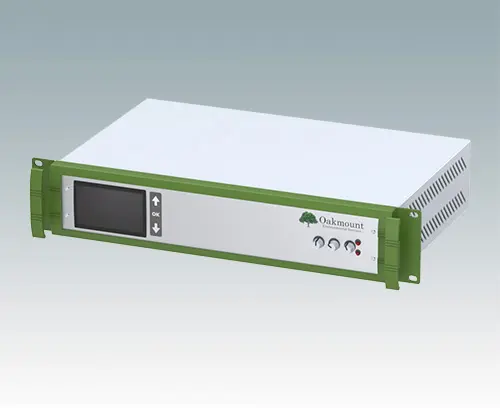

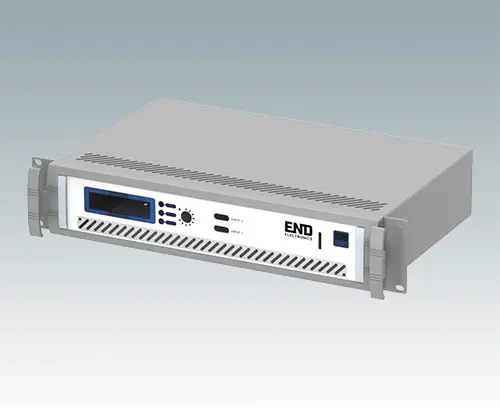

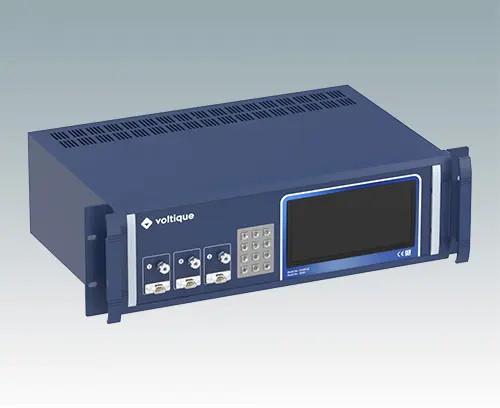

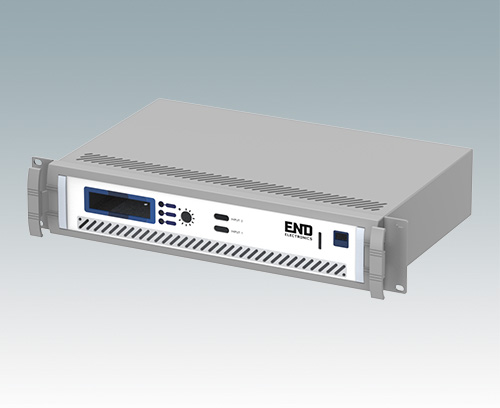

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Elektronikanwendungen für Rackeinsatz, wie z. B. Netzwerk- und Kommunikationsgeräte, Fertigungsrechner, Sound- und Studiosysteme, Laborgeräte und Fertigungssteuerungssysteme.

  • Auswahl alle Artikel
  • Zubehör
  • Dokumente

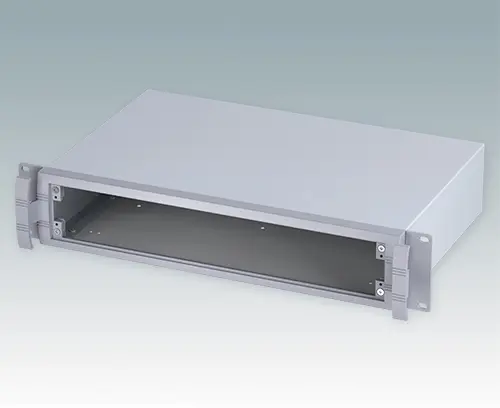

M5619225 UNIMET 19" 2HEx280mm

M5619225

UNIMET 19" 2HEx280mm Modernes, hochwertiges 19" Rack-Gehäuse mit integrierten ‘Komfort-Griffen’. Aluminium-Konstruktion mit Druckguss-Frontrahmen, gekantetem Oberteil sowie abnehmbarer Boden- und Rückplatte für gute Zugänglichkeit. Frontplatten-Set als Zubehör.

Lieferumfang Deckplatte, Bodenplatte, 19” Frontrahmen, Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (6x), M3 x 8 mm (6x) und M3 x 8 mm (4x). Komplett montiert geliefert.

schließen

M5619225

UNIMET 19" 2HEx280mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
88x482.6x280mm

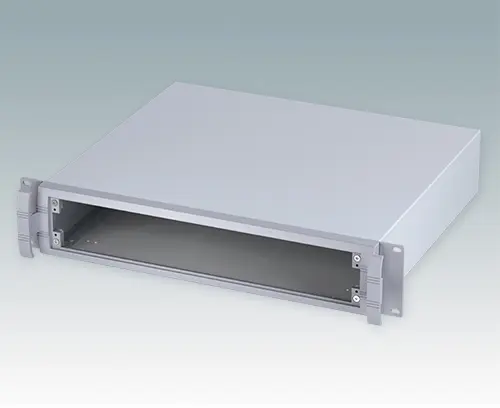

M5619235 UNIMET 19" 2HEx380mm

M5619235

UNIMET 19" 2HEx380mm Modernes, hochwertiges 19" Rack-Gehäuse mit integrierten ‘Komfort-Griffen’. Aluminium-Konstruktion mit Druckguss-Frontrahmen, gekantetem Oberteil sowie abnehmbarer Boden- und Rückplatte für gute Zugänglichkeit. Frontplatten-Set als Zubehör.

Lieferumfang Deckplatte, Bodenplatte, 19” Frontrahmen, Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (6x), M3 x 8 mm (6x) und M3 x 8 mm (4x). Komplett montiert geliefert.

schließen

M5619235

UNIMET 19" 2HEx380mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
88x482.6x380mm

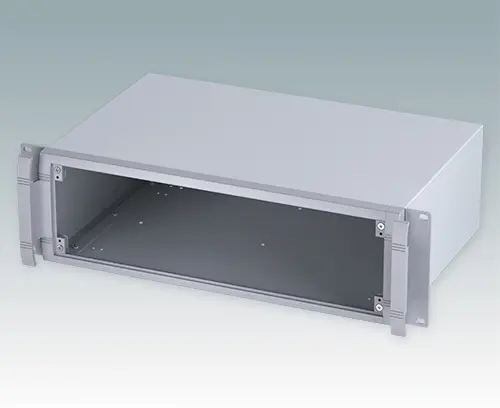

M5619325 UNIMET 19" 3HEx280mm

M5619325

UNIMET 19" 3HEx280mm Modernes, hochwertiges 19" Rack-Gehäuse mit integrierten ‘Komfort-Griffen’. Aluminium-Konstruktion mit Druckguss-Frontrahmen, gekantetem Oberteil sowie abnehmbarer Boden- und Rückplatte für gute Zugänglichkeit. Frontplatten-Set als Zubehör.

Lieferumfang Deckplatte, Bodenplatte, 19” Frontrahmen, Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (6x), M3 x 8 mm (6x) und M3 x 8 mm (4x). Komplett montiert geliefert.

schließen

M5619325

UNIMET 19" 3HEx280mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
132.5x482.6x280mm

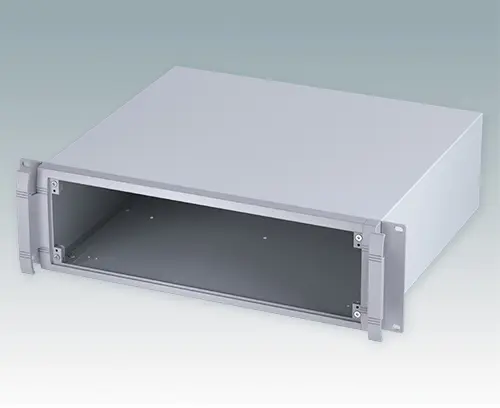

M5619335 UNIMET 19" 3HEx380mm

M5619335

UNIMET 19" 3HEx380mm Modernes, hochwertiges 19" Rack-Gehäuse mit integrierten ‘Komfort-Griffen’. Aluminium-Konstruktion mit Druckguss-Frontrahmen, gekantetem Oberteil sowie abnehmbarer Boden- und Rückplatte für gute Zugänglichkeit. Frontplatten-Set als Zubehör.

Lieferumfang Deckplatte, Bodenplatte, 19” Frontrahmen, Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (6x), M3 x 8 mm (6x) und M3 x 8 mm (4x). Komplett montiert geliefert.

schließen

M5619335

UNIMET 19" 3HEx380mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
132.5x482.6x380mm
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm

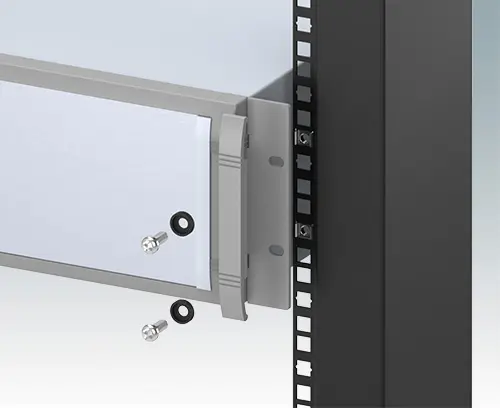

M5900016 19" Montage-Set

M5900016

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005

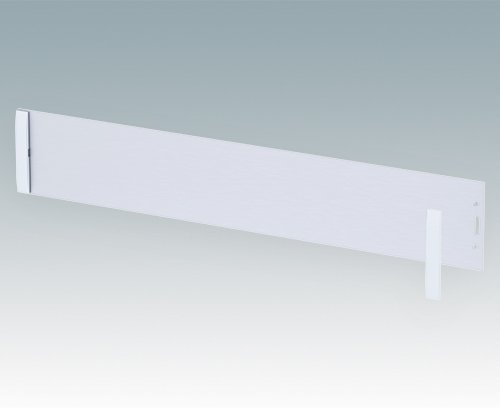

M5900020 Frontplatten-Set (2HE)

M5900020

Frontplatten-Set (2HE) Frontplatten-Set für die Gehäuse Mettec 2HE und Unimet 2HE. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5900020

Frontplatten-Set (2HE)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
392.5x2x67.1mm

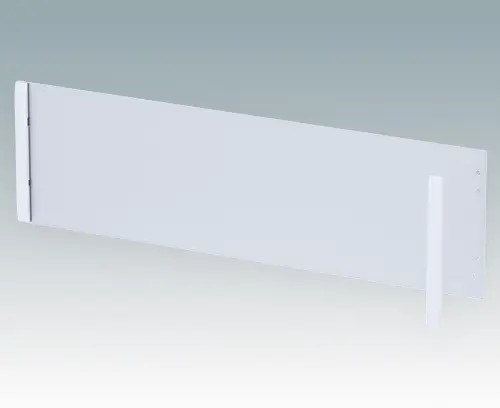

M5900030 Frontplatten-Set (3HE)

M5900030

Frontplatten-Set (3HE) Frontplatten-Set für die Gehäuse Mettec 3HE und Unimet 3HE. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5900030

Frontplatten-Set (3HE)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
392.5x2x111mm
M6000035 19" Montage-Set

M6000035

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
