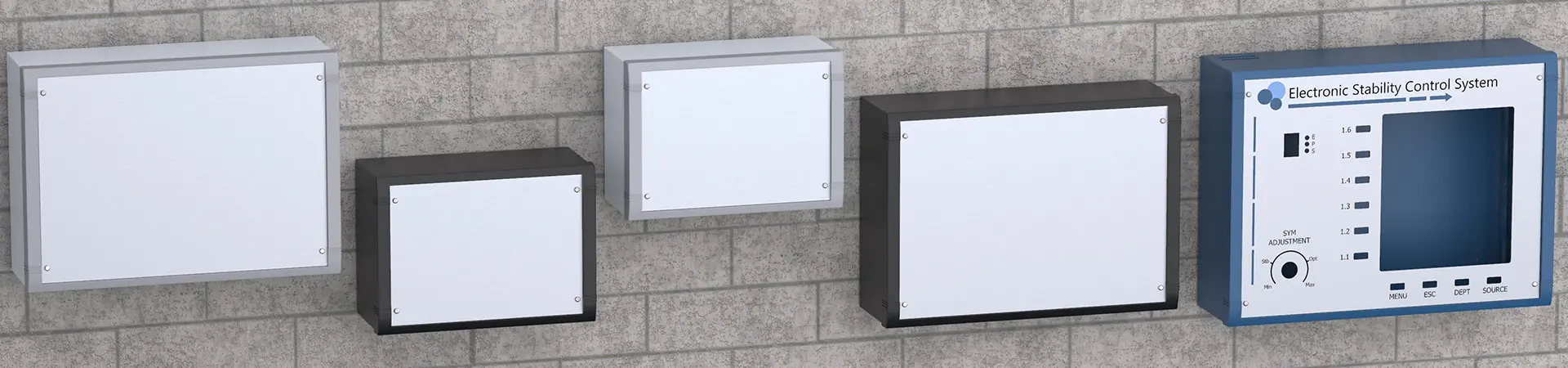

Datamet Wandgehäuse

Datamet

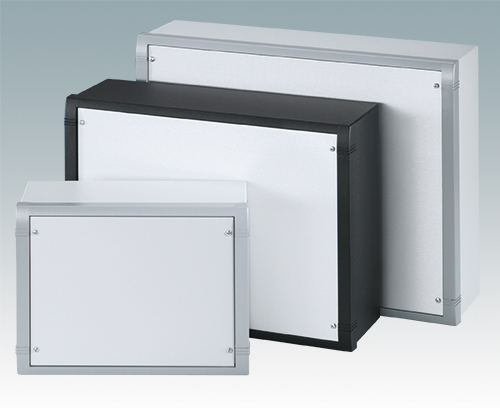

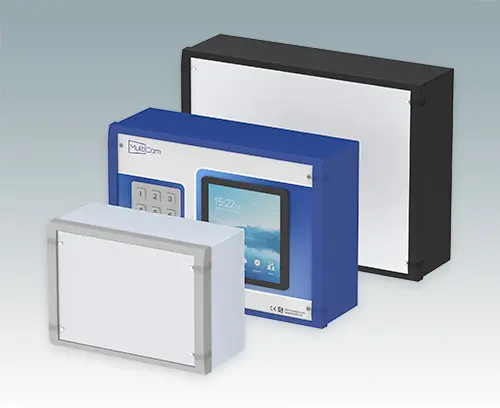

Wandgehäuse für Elektronik im Innenbereich

  • Sehr modernes Design in drei Standardgrößen
  • Vollständiger Zugang zur Elektronik während der Installation und Wartung

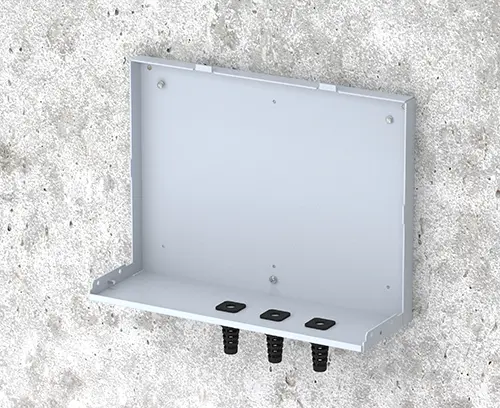

  • Rückteil verfügt über Löcher zur Befestigung von Leiterkarten und internen Montageplatten
  • Kabeldurchführungen und Verbinder können an der Unterseite des Rückteils montiert werden

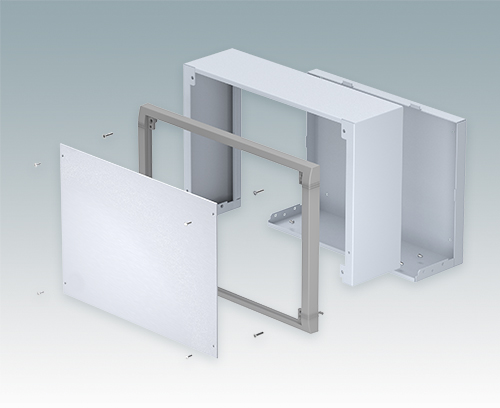

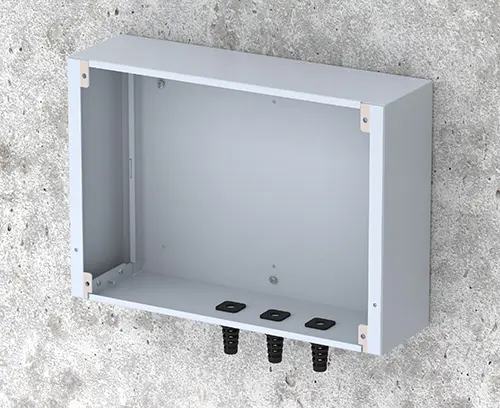

  • Das Oberteil passt auf die Rückwand, und dient außerdem der Befestigung des Frontrahmens

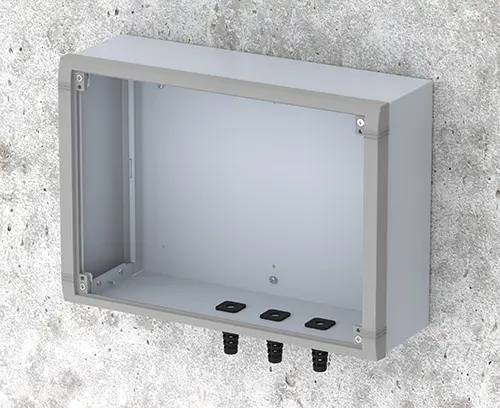

  • Druckguss-Frontrahmen sorgen für ein modernes Aussehen der Gehäuse
  • Die Frontplatten liegen vertieft im Rahmen, zum Schutz der Bedienelemente
  • Vorgestanzte Wandmontagepunkte in der Rückwand
  • Vier M4-Erdungsbolzen innen
  • Zwei Standard-Farbkombinationen Grau oder Schwarz
  • Alle Befestigungselemente im Lieferumfang des Gehäuses enthalten

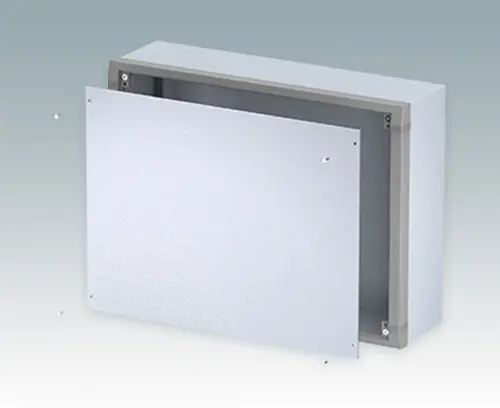

  • Frontplatten aus eloxiertem Aluminium als Zubehör
  • Montageplatten-Bausatz und Leiterkarten-Abstandshalter zum Einschrauben als Zubehör.

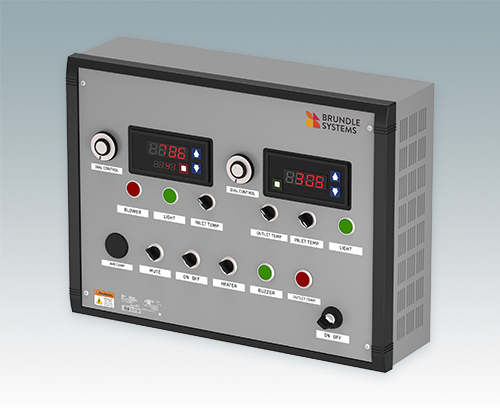

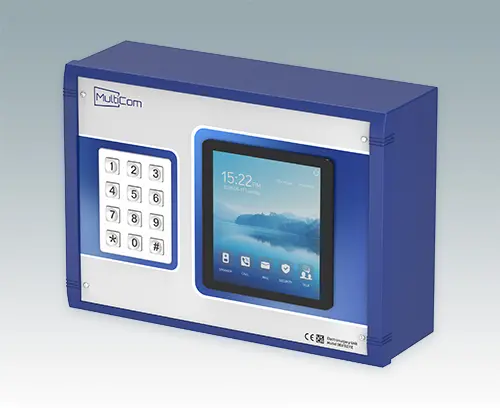

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Moderne Wandgehäuse für Innenbereiche, z. B. Steuersysteme, Fertigungsprozesse, Sicherheitsanlagen, Maschinensteuerung, Messeinrichtungen und Erfassungsgeräte

  • Auswahl alle Artikel
  • Zubehör
  • Dokumente
M5825105 Datamet S

M5825105

Datamet S Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

schließen

M5825105

Datamet S Aluminium
Hellgrau/fenstergrau RAL 7035/7040
250x180x116.5mm

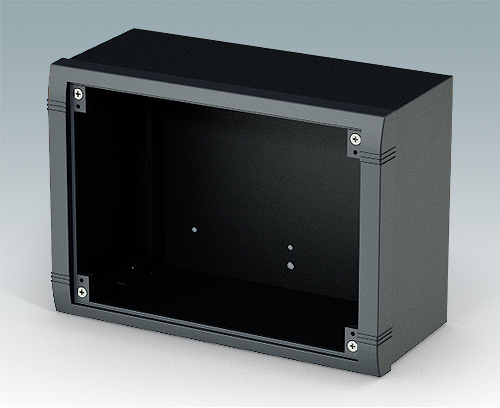

M5825109 Datamet S

M5825109

Datamet S Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

schließen

M5825109

Datamet S Aluminium
Schwarz RAL 9005
250x180x116.5mm
M5835105 Datamet M

M5835105

Datamet M Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

schließen

M5835105

Datamet M Aluminium
Hellgrau/fenstergrau RAL 7035/7040
350x250x116.5mm
M5835109 Datamet M

M5835109

Datamet M Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

schließen

M5835109

Datamet M Aluminium
Schwarz RAL 9005
350x250x116.5mm

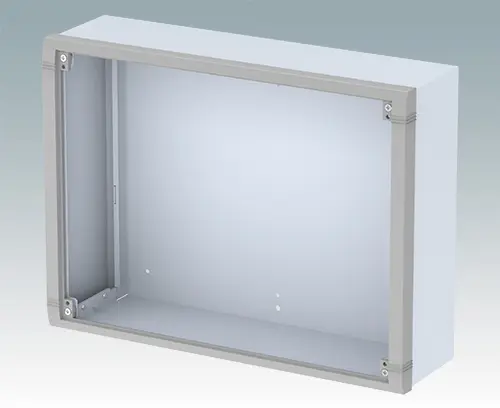

M5840105 Datamet L

M5840105

Datamet L Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

schließen

M5840105

Datamet L Aluminium
Hellgrau/fenstergrau RAL 7035/7040
400x300x116.5mm

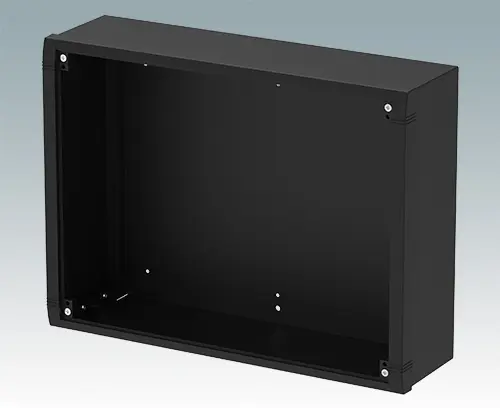

M5840109 Datamet L

M5840109

Datamet L Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

schließen

M5840109

Datamet L Aluminium
Schwarz RAL 9005
400x300x116.5mm
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm
M5800025 Frontplatte S

M5800025

Frontplatte S Aluminium eloxiert Frontplatte für DATAMET S Gehäuse.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5800025

Frontplatte S Aluminium
Matt eloxiert
220x2x159.5mm
M5800035 Frontplatte M

M5800035

Frontplatte M Aluminium eloxiert Frontplatte für DATAMET M Gehäuse.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5800035

Frontplatte M Aluminium
Matt eloxiert
320x2x229.5mm

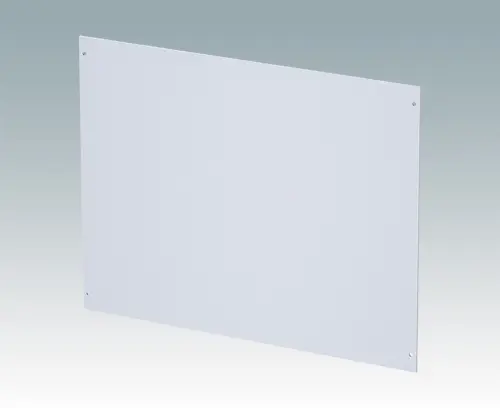

M5800040 Frontplatte L

M5800040

Frontplatte L Aluminium eloxiert Frontplatte für DATAMET L Gehäuse.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5800040

Frontplatte L Aluminium
Matt eloxiert
370x2x279.5mm

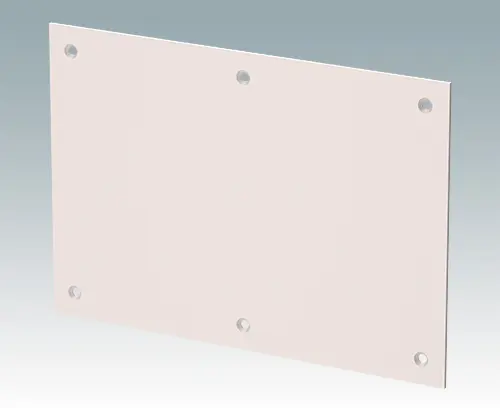

M5804125 Montageplatte-Set S

M5804125

Montageplatte-Set S Montageplatte-Set aus Aluminium mit 6 eingebrachten Bohrungen, abgestimmt zur Befestigung im Datamet S Rückplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (6x) und M3 x 6 mm Befestigungsschrauben (12x).

schließen

M5804125

Montageplatte-Set S Aluminium
Matt eloxiert
175x120x1.5mm

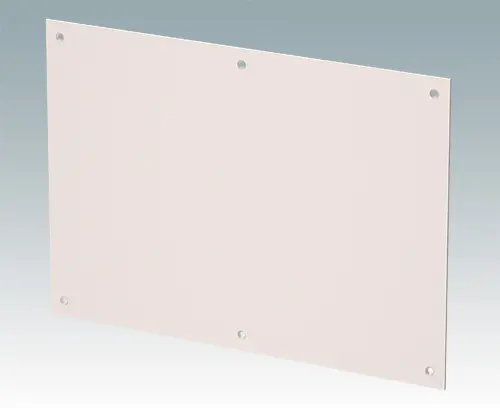

M5804135 Montageplatte-Set M

M5804135

Montageplatte-Set M Montageplatte-Set aus Aluminium mit 6 eingebrachten Bohrungen, abgestimmt zur Befestigung im Datamet M Rückplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (6x) und M3 x 6 mm Befestigungsschrauben (12x).

schließen

M5804135

Montageplatte-Set M Aluminium
Matt eloxiert
275x190x1.5mm

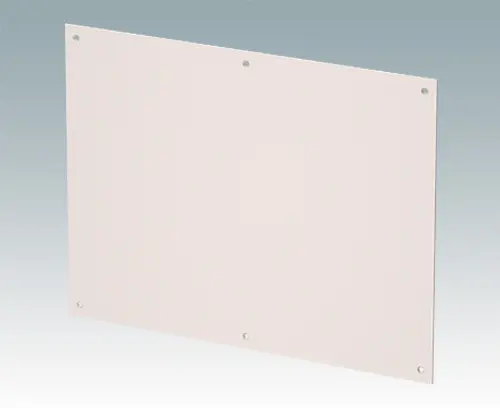

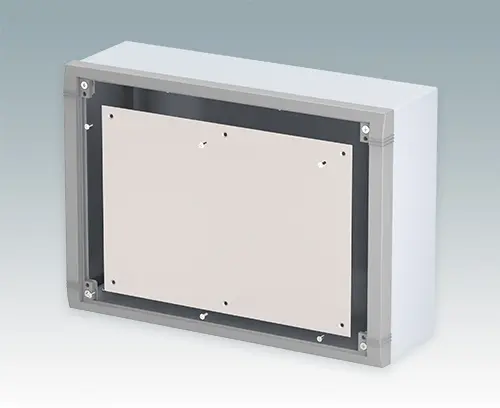

M5804140 Montageplatten-Set L

M5804140

Montageplatten-Set L Montageplatte-Set aus Aluminium mit 6 eingebrachten Bohrungen, abgestimmt zur Befestigung im Datamet L Rückplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (6x) und M3 x 6 mm Befestigungsschrauben (12x).

schließen

M5804140

Montageplatten-Set L Aluminium
Matt eloxiert
325x240x1.5mm
