M6219379 COMBIMET 19-Zoll 3HEx610mm

M6219379

COMBIMET 19-Zoll 3HEx610mm

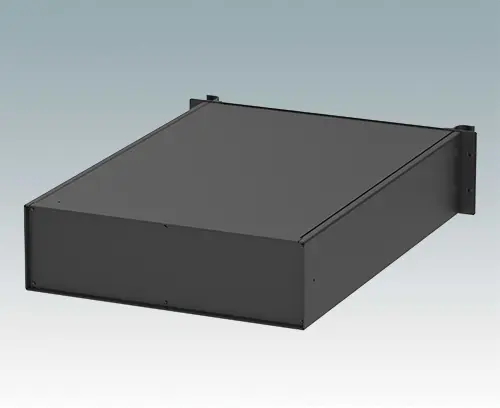

Universelles 19” Rack-Gehäuse mit Frontplatte in Aluminium schwarz lackiert und zwei ergonomischen Frontblechgriffen. Der Alugehäusekörper besteht aus zwei Seitenblechen mit abnehmbaren Deck-, Boden- und Rückblechen. Das Bodenblech hat Montagelöcher für eine Leiterplatte oder die zugehörige Montageplatte. Für den elektrischen Anschluss sind alle Teile mit M4 Erdungsschrauben ausgestattet.

Ausführung

Ohne Lüftung

Lieferumfang

19” Frontplatte, Deckplatte, Bodenplatte, Seitenteile (2x), Rückplatte, Griffe (2x), M4 x 16 mm (4x), M3 x 8 mm (22x), M3 x 8 mm (6x). Komplett montiert geliefert.

  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrer Liste hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrer Liste hinzugefügt
Stahlmetall
Verzinkt
6mm
M5900016 19"-Montage-Set

M5900016

19"-Montage-Set Montage-Set zur Montage eines 19-Zoll-Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19"-Montage-Set
Produkt Ihrer Liste hinzugefügt
Schwarz RAL 9005
M6200610 Montageplatte-Set (24-Zoll)

M6200610

Montageplatte-Set (24-Zoll) Montageplatte-Set aus Aluminium mit 9 eingebrachten Bohrungen, abgestimmt zur Befestigung im Combimet (Tiefe 24-Zoll) Bodenplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (x9) und M3 x 6 mm Befestigungsschraube (x18).

schließen

M6200610

Montageplatte-Set (24-Zoll)
Produkt Ihrer Liste hinzugefügt
Aluminium
Blank
335x574.6x1.5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Schwarz RAL 9005
Standards
IEC 297-1
REACH konform
RoHS konform
DIN 41494
Höhe
132.5 mm
Breite
482.6 mm
Tiefe
609.6 mm
Höheneinheiten
3 HE
Platinenlänge Unterteil
574.5 mm
Platinenbreite Unterteil
335 mm

Katalogseiten

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
4.5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
